CALISTO C2 - monitor DGA 2 gazowy dla transformatorów mocy

Doble CALISTO 2 – monitor DGA online (H₂ + CO + wilgoć)

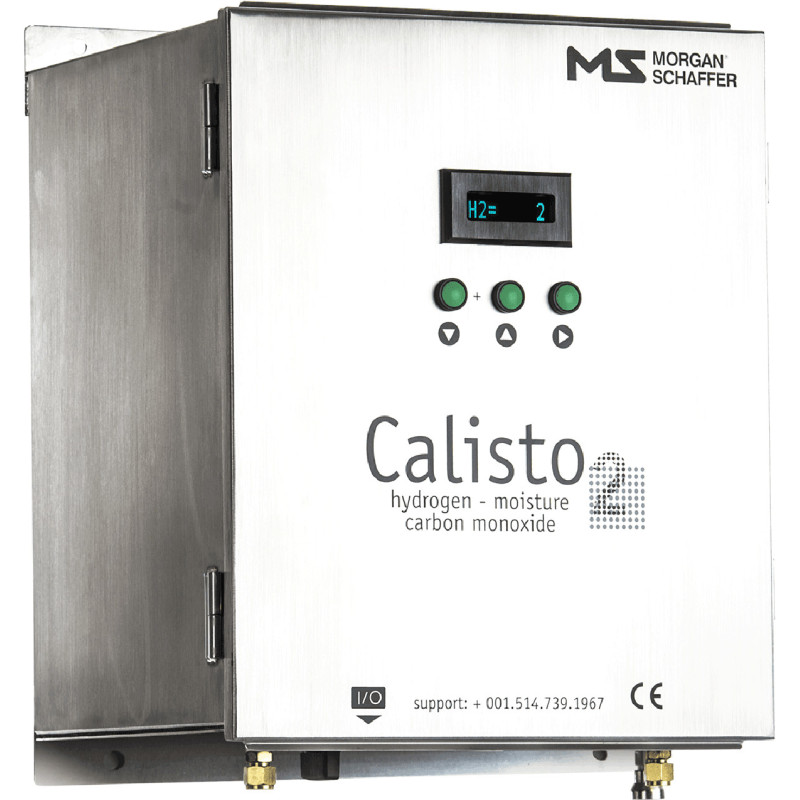

CALISTO 2 to monitor online do wczesnego wykrywania usterek transformatora na podstawie pomiaru wodoru (H₂), tlenku węgla (CO) oraz wilgoci w oleju. H₂ wskazuje rozwijające się usterki, a CO daje wgląd w degradację celulozy. Zintegrowany czujnik wilgoci (ppm / %RS) pozwala kontrolować warunki izolacji. Urządzenie zapewnia stabilne, powtarzalne odczyty i pracę w trudnym środowisku stacji.

Najważniejsze korzyści

• Wczesne ostrzeganie o usterkach (trend H₂) oraz monitoring starzenia papieru (trend CO).
• Ciągły pomiar wilgoci (ppm i %RS) – lepsza kontrola ryzyka kondensacji i obniżenia wytrzymałości dielektrycznej.
• Brak konieczności kalibracji w eksploatacji; wymagana jedynie roczna kontrola wizualna.
• Szybka instalacja (≈ 2 h), wbudowany quick-connect do poboru próbki oleju.
• Żywotność > 15 lat, obudowa IP56, praca w szerokim zakresie temperatur.
• Gotowa integracja z systemami SCADA (Modbus, DNP3; opcjonalnie IEC 61850) i oprogramowaniem DGA.

Co mierzy CALISTO 2

• Wodór (H₂) – wskaźnik wczesnych usterek (iskrzenia, przegrzewania, PD).
• Tlenek węgla (CO) – powiązany z przegrzewaniem celulozy (degradacja papieru).
• Wilgoć w oleju – w ppm i %RS, do poziomu nasycenia.

Technologia i konstrukcja

• Komórka pomiarowa Morgan Schaffer do H₂ i CO; ekstrakcja gazów przez zanurzone w oleju przewody PTFE.
• Anti-cavitation pump 10–60 ml/min + Intelligent Bubble Trap – stały przepływ, eliminacja pęcherzy.
• Kondycjonowanie termiczne: stabilizacja temp. obudowy i oleju (ok. 35 °C ± 0,1 °C) dla powtarzalnych wyników.
• Wbudowany port szybkozłączny do poboru próbki oleju (laboratoryjne potwierdzenie diagnozy).

Wydajność pomiarowa (wybrane parametry)

• Zakres: H₂ 0–50 000 ppm; CO 0–100 000 ppm.
• LDL (typ.): H₂ ≈ 2 ppm; CO ≈ 25 ppm.
• Dokładność (w eksploatacji): H₂ ±2 ppm lub ±5%; CO ±25 ppm lub ±15%.
• Rozdzielczość: H₂ 1 ppm; CO 5 ppm.
• Odpowiedź skokowa (typ.): H₂ 50% w 60 min; CO 90% w 6 h.
• Wilgoć: zakres 2 ppm do nasycenia / 2–100% RS; dokładność ±3 ppm lub ±3% RS; 95% odpowiedzi w 20 min.

Łączność i integracja

• SCADA: Modbus, DNP3 (Level 2); opcjonalnie zestaw IEC 61850.
• Interfejs lokalny: RS-232, USB (lokalnie), RS-485, 2× Ethernet; 3 wyjścia analogowe 4–20 mA (H₂, CO, H₂O).
• Panel: wyświetlacz VFD 112×16 pikseli + 3 przyciski (tryb dzień/noc).
• Rejestracja: do ok. 3000 rekordów (ok. 1 rok); alarmy progowe i trendowe na H₂
