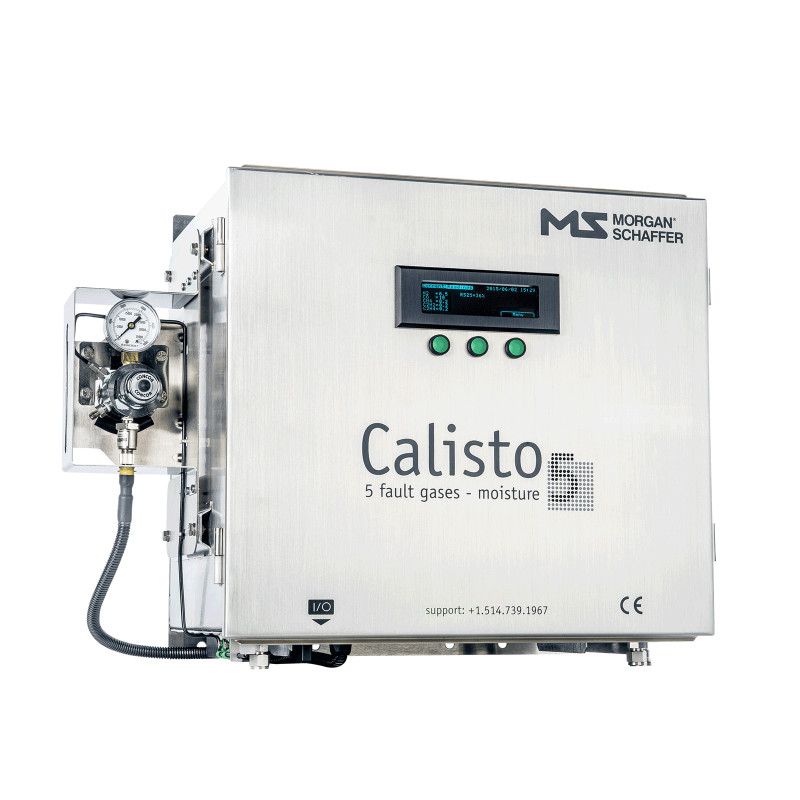

Doble CALISTO 5 – monitor DGA online (5 gazów + wilgoć) dla transformatorów

CALISTO 5 to wielogazowy monitor online do analizy gazów rozpuszczonych w oleju (DGA), który mierzy pięć kluczowych gazów diagnostycznych oraz wilgoć. Urządzenie wykorzystuje chromatografię gazową zoptymalizowaną do pracy ciągłej na obiekcie, zapewniając wysoką dokładność, powtarzalność i zgodność z danymi laboratoryjnymi – przy pełnej integracji z systemami SCADA i oprogramowaniem diagnostycznym.

Co mierzy CALISTO 5

• Wodór (H₂) – wczesny wskaźnik usterek inicjalnych.
• Tlenek węgla (CO) – przegrzewanie i degradacja celulozy.
• Metan (CH₄)
• Acetylen (C₂H₂)
• Etylen (C₂H₄)
• Wilgoć w oleju – czujnik nasycenia względnego (RS) z przeliczeniem na ppm dla popularnych olejów izolacyjnych.

Najważniejsze korzyści

• Diagnostyka Duval Triangle w trybie ciągłym – pięć gazów wymaganych do klasyfikacji usterek.
• Wysoka czułość acetylenu – detekcja od ok. 0,2 ppm (wczesne wykrycie iskrzeń/łuku).
• Automatyczna autokalibracja na gazie wzorcowym klasy primary grade – spójność danych w czasie.
• Wbudowany obieg oleju z monitorowaniem przepływu oraz kondycjonowanie temperatury obudowy i oleju – stabilność pomiarów.
• Vacuum-tolerant – odporność układu próbkującego na podciśnienie; IP56 – obudowa do środowisk stacyjnych.
• Interfejs lokalny – czytelny panel (wyświetlacz + klawisze) do podglądu danych bez komputera.
• Niskie TCO – długie interwały obsługowe, przewidywalna wymiana gazów, wysoka trwałość podzespołów.

Technologia i konstrukcja

• Chromatografia gazowa (metoda proprietarna Morgan Schaffer) z teflonowymi przewodami ekstrakcji zanurzonymi w oleju.
• Pompa antykawitacyjna 10–60 ml/min i Intelligent Bubble Trap – eliminacja pęcherzy, powtarzalny przepływ.
• Kondycjonowanie termiczne (termoelektryczne) obudowy i oleju – stabilna praca w szerokim zakresie temperatur.
• Elektronika „substation-hardened” – odporność EMC/środowiskowa, praca od –50…+55 °C.

Wydajność pomiarowa (wybrane)

• Najniższe poziomy detekcji (LDL, typ.): H₂ ≈ 0,5 ppm; CO ≈ 10 ppm; CH₄ ≈ 0,2 ppm; C₂H₂ ≈ 0,2 ppm; C₂H₄ ≈ 0,2 ppm; wilgoć ≈ 2 ppm lub 2% RS.
• Interwał pomiaru konfigurowalny: 80/160/240 min (cykl warunkowy przy alarmie).
• Typowa odpowiedź skokowa (80 min): do 95% dla H₂; 90% dla CO/CH₄; 80% dla C₂H₂/C₂H₄.

Łączność i oprogramowanie

• SCADA: DNP3 (Level 2), Modbus; opcjonalnie IEC 61850.
• Interfejs www (wbudowany serwer HTTP); synchronizacja czasu SNTP.
• Porty: RS-485, 2× Ethernet (miedź), lokalnie USB 2.0/RS-232.
• Pamięć danych do ~8 lat, rozbudowane samodiagnostyki i alarmowanie (progi i trendy).

Instalacja i utrzymanie

• Gaz nośny: hel 99,9999% (44 l; typowa żywotność ok. 4 lata niezależnie od interwału pomiaru).
• Gaz kalibracyjny na pokładzie (śledzony do NIST), autokalibracja; wymiana co ok. 48 miesięcy.
• Przeglądy: wizualnie co ~12 mies.; próbobiorcze złącze szybkozłączne na obudowie; typowy rozruch: instalacja ~5 h + 4–12 h do pierwszych odczytów.
• Odporność na podciśnienie (instalacje z ryzykiem kawitacji) i pełne monitorowanie przepływu.

Parametry środowiskowe i mechaniczne

• Zakres pracy: –50…+55 °C (zimny start –50 °C); olej: –40…+120 °C.
• Wilgotność: 0–100% RH; wysokość: do 4000 m; ciśnienie oleju: od pełnej próżni do 40 psi.
• Obudowa IP56; wymiary przyrządu ~610 × 489 × 337 mm; masa ~45 kg.

Gwarancja i trwałość

• Gwarancja standardowa: ok. 30 miesięcy (z opcjami rozszerzeń).
• Żywotność układu > 15 lat; kolumna GC – polecana żywotność co najmniej 10 lat.

Zastosowania typowe

• Transformatory mocy w energetyce zawodowej i przemyśle (utrzymanie prewencyjne/CBM).
• Obiekty krytyczne: wytwarzanie, petrochemia, górnictwo, data center – redukcja ryzyka i przestojów.
