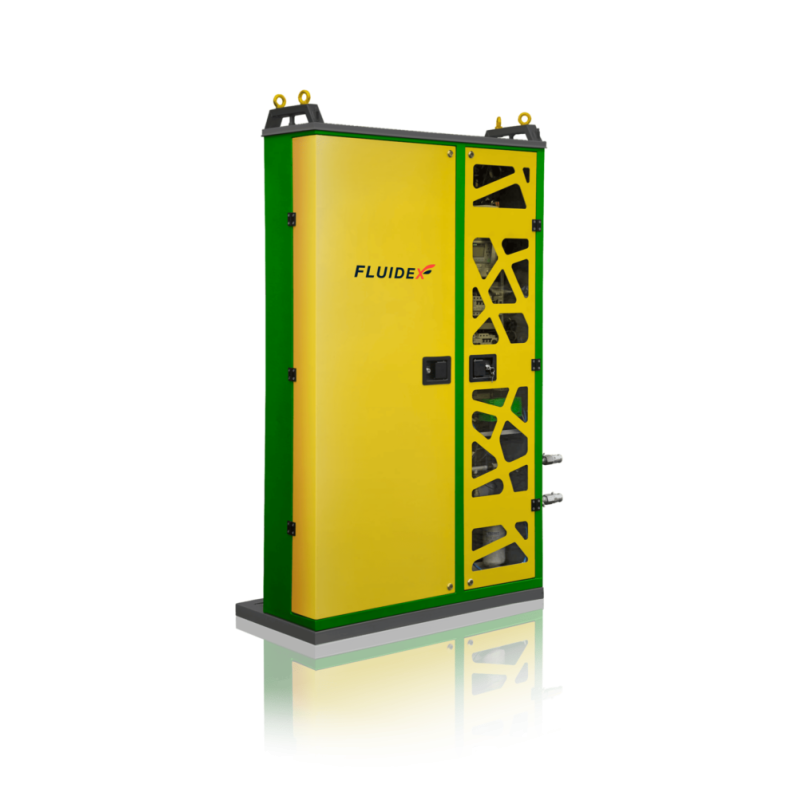

FLD M – System Online Monitoringu Transformatorów

Opis

System FLD M realizuje dwie podstawowe funkcje (pracuje w dwóch trybach):

1. Zdalny monitoring online – ciągłe nadzorowanie krytycznych parametrów transformatora.

2. Filtracja i osuszanie oleju – gdy jego jakość pogarsza się, system automatycznie przełącza się w tryb regeneracji. Po zakończeniu filtracji system wraca do trybu monitoringu – proces odbywa się bez udziału operatora.

System FLD M jest podłączony do transformatora i pozostaje przy nim przez cały czas pracy. Olej cyrkuluje przez czujniki systemu i wraca do transformatora. Część parametrów mierzona jest bezpośrednio, inne obliczane są za pomocą specjalistycznych algorytmów. Dane pomiarowe oraz obliczone parametry są przesyłane do dedykowanej aplikacji webowej, z której można korzystać z dowolnego miejsca na świecie przy użyciu internetu.

System FLD M monitoruje i prognozuje m.in.:

• temperaturę oleju (góra i dół transformatora),

• aktywność wody w oleju (góra i dół),

• temperaturę otoczenia,

• wilgotność względną powietrza,

• zawartość wody w oleju (góra i dół),

• wilgotność w izolacji stałej transformatora,

• wytrzymałość dielektryczną oleju,

• wskaźnik jakości oleju,

• zawartość wodoru w oleju (opcja).

Każdy parametr jest przypisany do zakresu kolorystycznego:

• „W normie”,

• „Poza zakresem – wymagana uwaga operatora”,

• „Strefa krytyczna – konieczna interwencja w pracy transformatora”.

System oferuje także funkcję prognozowania parametrów, co umożliwia planowanie konserwacji i napraw z wyprzedzeniem.

Specyfikacja techniczna – FLD M Online Transformer Monitoring System

Zalety

System FLD M oferuje następujące kluczowe korzyści:

• Niski koszt w stosunku do oferowanych możliwości, co czyni go atrakcyjnym rozwiązaniem dla operatorów sieci.

• Kompaktowe wymiary, umożliwiające montaż w pobliżu transformatora bez potrzeby dużej przestrzeni.

• Długa żywotność, porównywalna z okresem eksploatacji transformatora.

• Intuicyjna aplikacja webowa, zapewniająca łatwy dostęp do danych i raportów w czasie rzeczywistym z dowolnego miejsca na świecie.

• Proste podłączenie i konfiguracja, bez konieczności skomplikowanych prac instalacyjnych.

• Bardziej kompleksowe dane i lepsza ocena dynamiki stanu transformatora w porównaniu z tradycyjnymi analizami laboratoryjnymi.

Zastosowanie

System FLD M może być stosowany do monitorowania wszystkich transformatorów wypełnionych olejem elektroizolacyjnym, niezależnie od ich przeznaczenia czy zastosowania, w tym:

• transformatorów rozdzielczych i energetycznych,

• transformatorów górniczych,

• transformatorów trakcyjnych,

• transformatorów morskich,

• transformatorów blokowych w elektrowniach wiatrowych,

• oraz innych jednostek wymagających ciągłej kontroli parametrów w trybie online.

 lista opcji konfiguracyjnych dla FLD M – System Online Monitoringu Transformatorów:

Parametry zasilania

• Napięcie (V):
  220 / 380 / 400 / 415 / 480 / 600

• Częstotliwość (Hz):
  50 / 60

Rodzaj komponentów

• Lite – wersja podstawowa

• Premium – wersja premium

Materiał uszczelnień

• Guma olejoodporna

• Viton

Okablowanie i połączenia

• Kabel zasilający:
  N/A / dostępny

• Metoda podłączenia kabla do urządzenia:
  N/A / zestaw złączy męskich/żeńskich

• Metoda podłączenia kabla do źródła zasilania:
  N/A / końcówki kablowe / zestaw złączy męskich/żeńskich

Węże

• Wlot:
  N/A / stal nierdzewna (10 m, 15 m, 20 m)

• Wylot:
  N/A / stal nierdzewna (10 m, 15 m, 20 m)

Dodatkowe wyposażenie

• Jednostka do reaktywacji zeolitu: N/A / dostępna

• Zeolit (1000 kg): N/A / dostępny
