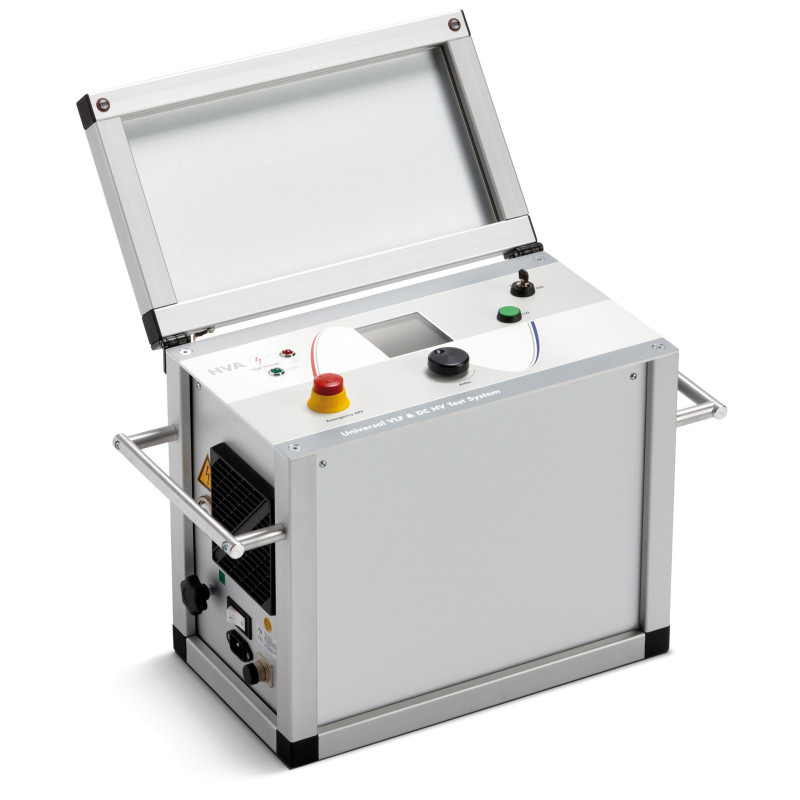

b2 HVA34 – przenośny generator probierczy VLF/DC high‑voltage

b2 HVA34 – przenośny zestaw testowy VLF / DC (do 24 kVrms / 34 kVpk)

Zestaw b2 HVA34 to kompaktowe urządzenie do testowania kabli średniego napięcia (do 25 kV, zgodnie z IEEE 400.2). Dzięki wyjątkowej relacji mocy wyjściowej do wagi (ok. 20 kg) oraz bezolejowej, odpornej konstrukcji „dry system”, urządzenie doskonale sprawdza się do testów VLF, DC, testów powłoki (sheath) oraz diagnostyki izolacji w terenie.

Funkcje i możliwości

• Testy napięciem VLF sinusoidalnym do 24 kVrms (34 kVpeak) oraz DC ±34 kV.
• Możliwość testowania powłoki kabli z lokalizacją uszkodzeń (sheath test).
• Graficzny wyświetlacz z prezentacją przebiegów w czasie rzeczywistym.
• Programowalne sekwencje testowe i automatyczne tryby pomiaru.
• Podwójny system rozładowania (elektroniczny i mechaniczny) oraz ochrona zwrotna 12 kV.
• Rejestracja i eksport wyników pomiarów przez port USB.
• Możliwość zwiększenia obciążalności dzięki trybowi „Double Power”.

Specyfikacja techniczna

• Napięcie wyjściowe: do 24 kVrms / 34 kVpeak, DC ±34 kV.
• Obciążalność: do 0,5 µF przy 0,1 Hz; w trybie „Double Power” do 0,9 µF przy 0,1 Hz.
• Tryby wyjścia: VLF sinus, VLF prostokątny, DC, test powłoki, test próżniowych wyłączników (vacuum bottle test).
• Wyświetlacz: podświetlany LCD z funkcją oscyloskopu w czasie rzeczywistym.
• Zasilanie: 110–240 V AC ±10%, 50/60 Hz, pobór mocy ok. 400 VA.
• Waga: ok. 20 kg.
• Konstrukcja: bezolejowa (dry system), brak ograniczeń czasowych pracy.
• Bezpieczeństwo: automatyczne rozładowanie, ochrona zwrotna 12 kV, detekcja łuku.

Zastosowania praktyczne

• Testy kabli średniego napięcia (do 25 kV) zgodnie z IEEE 400.2.
• Diagnostyka izolacji – testy VLF i DC, analiza odporności dielektrycznej.
• Lokalizacja uszkodzeń powłok kabli (sheath testing).
• Testy butelek próżniowych w wyłącznikach.
• Mobilne pomiary terenowe – lekkie, kompaktowe i odporne rozwiązanie dla służb eksploatacyjnych.

b2 HVA34 to nowoczesny, przenośny zestaw testowy VLF/DC, który łączy wysoką moc wyjściową, niską wagę i maksymalne bezpieczeństwo, stanowiąc niezastąpione narzędzie diagnostyczne dla kabli średniego napięcia.
