b2 HVA34-1 / HVA34TD-1 generatory probiercze VLF 0,1Hz

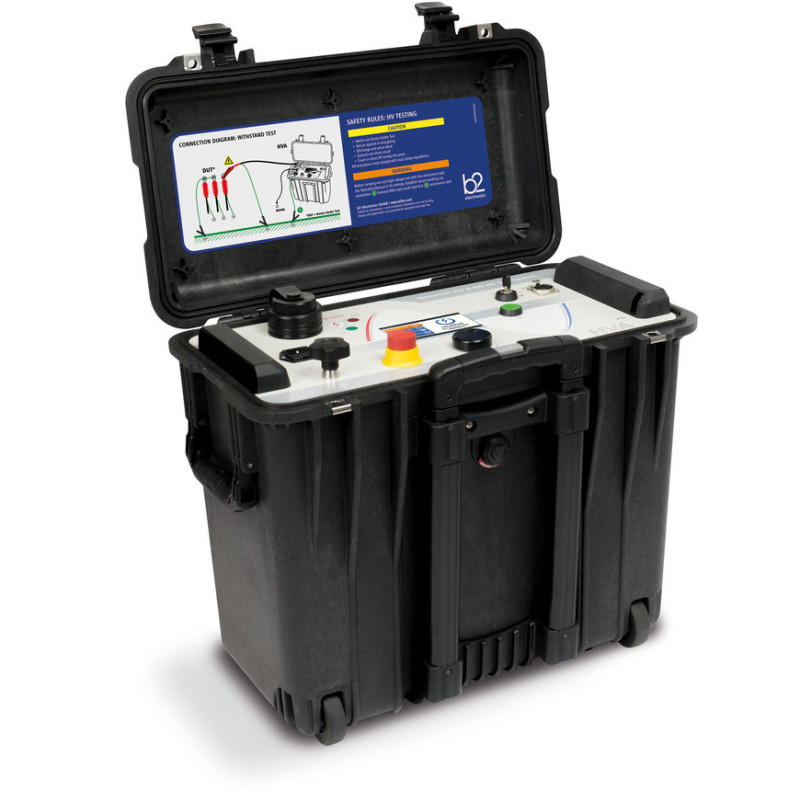

HVA34-1 / HVA34TD-1 – przenośne zestawy do prób VLF/DC kabli SN

Kompaktowe i lekkie zestawy wysokiego napięcia do diagnostyki i prób wytrzymałościowych kabli średniego napięcia. Wersja HVA34TD-1 łączy tester VLF z wbudowaną diagnostyką Tan Delta zgodnie z wytycznymi IEEE 400.2.

Najważniejsze cechy

• Zakres napięcia probierczego: do 34 kVpeak / 24 kVrms (VLF sinus).
• Tryby pracy: VLF sinus, VLF prostokątny oraz DC ±34 kV.
• Próby powłoki (sheath) oraz tryb lokalizacji uszkodzeń powłoki.
• Wersja TD: zintegrowany pomiar Tgδ (Tan Delta) dla oceny kondycji izolacji.
• Obsługa długich odcinków kabli SN (obciążalność do ok. 1,5 µF @ 0,1 Hz @ 24 kVrms).
• Lekka konstrukcja – ok. 39 kg; wysoka moc wyjściowa przy niskiej masie.
• Suchy układ HV (bez oleju) – mniejsze wymagania serwisowe, brak limitu czasu pracy.

Automatyzacja, pomiary i raportowanie

• Automatyczne lub ręczne sekwencje prób; regulacja częstotliwości VLF (typowo 0,01–0,1 Hz).
• Wskaźniki RMS napięcia/prądu, pomiar rezystancji izolacji i pojemności.
• Podgląd przebiegu („oscyloskop”) oraz rejestracja danych.
• Łączność USB/Bluetooth (zależnie od konfiguracji) i oprogramowanie do raportów.

Bezpieczeństwo i ergonomia

• Wejście interlock i wyjścia do zewnętrznych lamp sygnalizacyjnych (R/G).
• Funkcje ochronne: rozładowanie wyjścia, kontrola błędów, blokady startu.
• Solidna obudowa i wózek transportowy (opcje); praca w terenie i w zakładzie.

Zastosowania

• Próby wytrzymałościowe i diagnostyka kabli SN do 25 kV (zgodnie z IEEE 400.2).
• Ocena stanu izolacji metodą Tan Delta (wersja HVA34TD-1).
• Próby powłoki i lokalizacja uszkodzeń powłoki.
• Tryb Vacuum Bottle dla aparatów łączeniowych (dodatkowe scenariusze testów).

Warianty

• HVA34-1 – próby VLF/DC oraz sheath test/locating.
• HVA34TD-1 – jak wyżej + zintegrowany Tan Delta (Tgδ) i funkcje monitorowanej próby z diagnostyką.

Uwaga: dokładną konfigurację, akcesoria i zgodności normatywne dobieramy do wymagań zakładu i typu kabli.
