Sprawdzenie i wzorcowanie kalibratorów WNZ IEC 60270

Wzorcowanie kalibratorów wyładowań niezupełnych (IEC 60270) – zakres 1 pC – 100 nC

Oferujemy profesjonalne wzorcowanie kalibratorów PD zgodnie z IEC 60270 w pełnym zakresie od 1 pC do 100 nC. Weryfikujemy i dokumentujemy wartość ładunku pozornego Q (pC/nC), liniowość skali, stabilność/ powtarzalność impulsów, polaryzację oraz (jeśli dotyczy) czas narastania i szerokość impulsu oraz częstotliwość powtarzania. Zapewniamy spójność pomiarową poprzez wywzorcowane etalony w naszym posiadaniu i udokumentowany łańcuch odniesienia.

Co wzorcu jemy (parametry i próby)

• Wartość ładunku Q w punktach nastaw (typowo: 1/2/5/10/20/50/100 pC; 0,2/0,5/1/2/5/10/20/50/100 nC) – osobno dla polaryzacji +/−.
• Liniowość i histereza wskazań w całym zakresie kalibratora.
• Powtarzalność i stabilność – odchylenia krótko- i długookresowe przy stałych nastawach Q.
• Parametry impulsu (jeśli producent specyfikuje): czas narastania, szerokość, kształt; częstotliwość powtarzania (Hz).
• Wyjście/obciążenie – weryfikacja pracy na 50 &Omega lub na wejściu układu pomiarowego PD (zgodnie z IEC 60270), w tym jakość złączy.

Metodyka i wzorce odniesienia

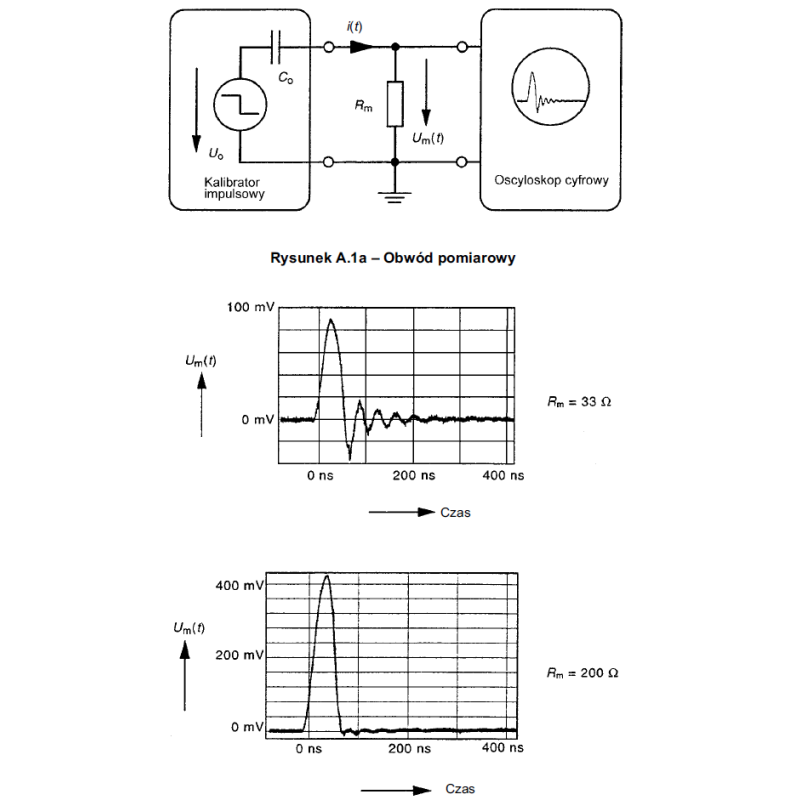

• Metoda podstawienia – porównanie badanego kalibratora z wywzorcowanym etalonem ładunku (transfer standard) oraz/lub układem odniesienia IEC 60270 (impedancja pomiarowa + precyzyjny rejestrator/ładunkomierz).
• Obliczenie Q na podstawie całki prądu (Q = ∫ i(t) dt) / równoważnego impulsu ładunku w torze – zgodnie z definicją ładunku pozornego.
• Warunki środowiskowe – stabilizowana temperatura i wilgotność; ekranowanie; kontrola zakłóceń; czyste złącza BNC/N/inne.
• Niepewność – dla każdej wartości zadanej Q określamy niepewność rozszerzoną i przedstawiamy budżet (składniki: etalon, przetwarzanie, liniowość, powtarzalność, obciążenie).

Obsługiwane marki i typy

Wzorcujemy kalibratory impulsowe jednofunkcyjne i programowalne stosowane do wzorcowania torów WNZ w laboratoriach i w terenie. Najczęściej serwisowane marki to m.in.: DOBLE LEMKE, LDIC, PHENIX Technologies, MEGGER / Power Diagnostix (serie CAL), a także OMICRON, HAEFELY TETTEX, TECHIMP i inni. W przypadku nietypowych złącz prosimy o dołączenie adapterów/terminatorów.

Zakres techniczny usługi

• Zakres ładunku: 1 pC – 100 nC (drobne kroki w części pC, logarytmiczne w części nC).
• Polaryzacje: dodatnia i ujemna (jeśli dostępne).
• Tryby pracy: pojedyncze i ciągłe (ciągi impulsów); pomiar częstotliwości powtarzania (o ile regulowana).
• Wyjścia: 50 &Omega / wysoka impedancja – zgodnie ze specyfikacją producenta i wymaganiami IEC 60270.

Co otrzymujesz po wzorcowaniu

• Świadectwo wzorcowania (PL/EN) z tabelą wartości zadane vs. zmierzone (Q), odchyłkami, niepewnościami, warunkami pomiaru oraz informacją o spójności metrologicznej.
• Wnioski (zgodność/niezgodność z tolerancjami producenta/umownymi) oraz zalecenia eksploatacyjne.
• Protokół kontroli złączy, obciążenia i akcesoriów; w razie potrzeby wskazanie czynności serwisowych.

Jak przygotować kalibrator do wysyłki

• Załącz kable, terminatory 50 &Omega, ewentualne adaptery (BNC/N/SMA itp.) i instrukcję producenta.
• Naładuj/wyposaż w baterie/ zasilacz i dołącz informację o typowych nastawach (kroki Q, polaryzacja, tryb pracy).
• Jeżeli kalibrator współpracuje z konkretnym układem pomiarowym PD – podaj model impedancji pomiarowej / zakres pasma.

FAQ – najczęściej zadawane pytania

• Okresowość wzorcowania? Zalecamy co 12–24 miesiące lub po naprawie/uderzeniu/transportowym incydencie.
• Czy kalibrujecie powyżej 100 nC? Tak – po uzgodnieniu (inne stanowisko/niepewność); standardowo raportujemy do 100 nC.
• Kalibracja w laboratorium czy u klienta? Standardowo w laboratorium; na miejscu możliwa po weryfikacji warunków i ekranowania.
