Wzorcowanie analizatorów SFRA (Sweep Frequency Response Analysis)

Oferujemy profesjonalne wzorcowanie i weryfikację metrologiczną analizatorów SFRA używanych do oceny stanu geometrii wewnętrznej transformatorów. W trakcie usługi sprawdzamy i dokumentujemy dokładność amplitudy (|H(f)|), zgodność osi częstotliwości, dokładność fazy, stabilność źródła pobudzającego, tłumienie własne toru.  Wzorcowanie realizujemy z użyciem wywzorcowanych etalonów przenoszonych (transfer standards) oraz wzorców częstotliwości, zapewniając spójność pomiarową.

Zakres usługi – co wzorcujemy

• Amplituda charakterystyki przenoszenia (moduł |H(f)| w dB): liniowość i dokładność skali w pasmach LF/MF/HF.
• Dokładność osi częstotliwości (start/stop, rozdzielczość, krok): porównanie z wzorcem częstotliwości.
• Stabilność źródła pobudzającego (amplituda vs. f) i szum własny (noise floor/dynamic range) toru pomiarowego.
• Dopasowanie impedancyjne i tłumienie własne torów, w tym wpływ przewodów i przejściówek.
• Przesłuchy międzykanałowe (crosstalk) i odporność na składową wspólną.

Metodyka i wzorce odniesienia

• Etalony przenoszone (transfer standards): precyzyjne sieci RLC i wzorce tłumienia (np. 10/20/40 dB) o znanej charakterystyce w paśmie SFRA.
• Wzorzec częstotliwości (stabilizowany): weryfikacja osi f, kroków i powtarzalności próbkowania.
• Przyłącza 50 Ω (BNC/N/SMA) i dopasowane terminacje – minimalizacja odbić własnych układu pomiarowego.
• Warunki środowiskowe: kontrolowana temperatura/wilgotność; czyszczenie i inspekcja złączy; dokumentowana konfiguracja i długość przewodów.

Obsługiwane typy i marki SFRA

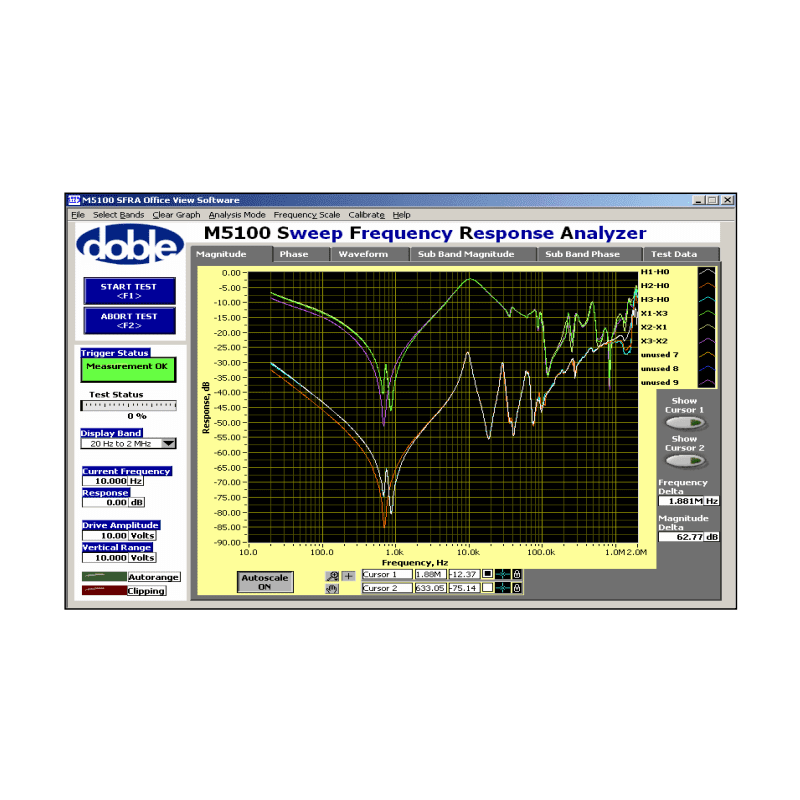

Wzorcujemy przyrządy m.in.: OMICRON FRANEO 800, Megger FRAX (FRAX 99/101/150), Doble (seria SFRA/M5500/M5400/M5300/M5200/M5100, ). Przy nietypowych złączach prosimy o dołączenie właściwych przewodów/adapterów.

Typowe pasmo i konfiguracje testu

• Pasmo: zwykle od ok. 20 Hz do 2…25 MHz (w zależności od modelu przyrządu).
• Tryby: jednouzwojeniowy (end-to-end), międzyuzwojeniowy, uziemienie referencyjne – zgodnie z zaleceniami producenta.
• Kompensacja przewodów: procedury O/C/L/T (open/short/load/through) lub producenta; zapis ustawień w świadectwie.

Co otrzymujesz po wzorcowaniu

• Świadectwo wzorcowania (PL/EN) z wynikami w pasmach LF/MF/HF: błąd amplitudy (dB), dokładność częstotliwości (Hz/ppm), błąd fazy (stopnie), noise floor (dB)
• Łańcuch spójności i wykaz wzorców odniesienia użytych podczas weryfikacji.
• Uwagi eksploatacyjne (konserwacja złączy, długości i prowadzenie przewodów, powtarzalność procedur, zalecana okresowość wzorcowań).

Jak przygotować analizator SFRA do wysyłki

• Dołącz pełen komplet przewodów pomiarowych, zacisków i adapterów używanych w terenie.
• Zabezpiecz mechanicznie gniazda; dołącz zasilacz i (jeśli wymagane) klucz licencyjny/oprogramowanie PC.
• Podaj konfigurację typową pracy (pasmo, kroki, poziom pobudzenia), by odtworzyć ustawienia w laboratorium.
• Opisz obserwowane nieprawidłowości (np. „różne poziomy na kanałach”, „niestała linia bazowa”, „szum przy >1 MHz”).

FAQ – najczęściej zadawane pytania

• Czy sprawdzacie przewody? Tak – weryfikujemy poprawność przenoszenia sygnału przez dostarczane kable, co wpływa na wiarygodność krzywych.
• Jak często wzorcować SFRA? Zalecamy co 12–24 miesiące lub po serwisie/naprawie albo gdy wyniki odbiegają od archiwalnych krzywych referencyjnych.
