Wzorcowanie reflektometrów TDR - usługa

Wzorcowanie reflektometrów TDR (kable miedziane)

Realizujemy profesjonalne wzorcowanie reflektometrów TDR (jedno- i wielokanałowych) do badania kabli miedzianych (koncentrycznych 50/75 Ω oraz par/skrętek). W trakcie usługi weryfikujemy i dokumentujemy amplitudę impulsu sondy, szerokość impulsu sondującego oraz czas przelotu impulsu (Time of Flight, ToF) z wykorzystaniem posiadanego przez nas wywzorcowanego etalonu (wzorzec odniesienia) zapewniającego spójność pomiarową.

Zakres usługi – co wzorcu jemy

• Amplituda impulsu – zgodność wskazań z wartością odniesienia, ocena overshoot/undershoot oraz stabilność poziomu bazowego.
• Szerokość impulsu sondującego – weryfikacja ustawień generatora impulsów TDR (czas impulsu/zboczy) i ich powtarzalności.
• Czas przelotu (ToF) – kalibracja osi czasu oraz prędkości propagacji (NVP) na wzorcowych odcinkach linii o znanej długości i impedancji.
• Wskazanie długości

Metodyka i wzorce odniesienia

• Etalon długości i NVP – zestaw wzorcowych linii (50/75 Ω i parowych) o znanej długości i współczynniku skrótu NVP; certyfikowana wartość odniesienia.
• Warunki środowiskowe – stabilizacja temperatury i wilgotności (warunki laboratoryjne), kontrola stanu złączy i terminatorów.
• Złącza i adaptery – obsługujemy BNC, N, SMA, F, RJ45 i dedykowane adaptery (z terminacją 50/75 Ω); minimalizujemy wpływ przejściówek na wynik.
• Spójność pomiarowa – ślad do wzorców odniesienia poprzez wywzorcowany etalon w naszym posiadaniu; parametry i niepewności raportujemy w świadectwie.

Obsługiwane typy i marki TDR

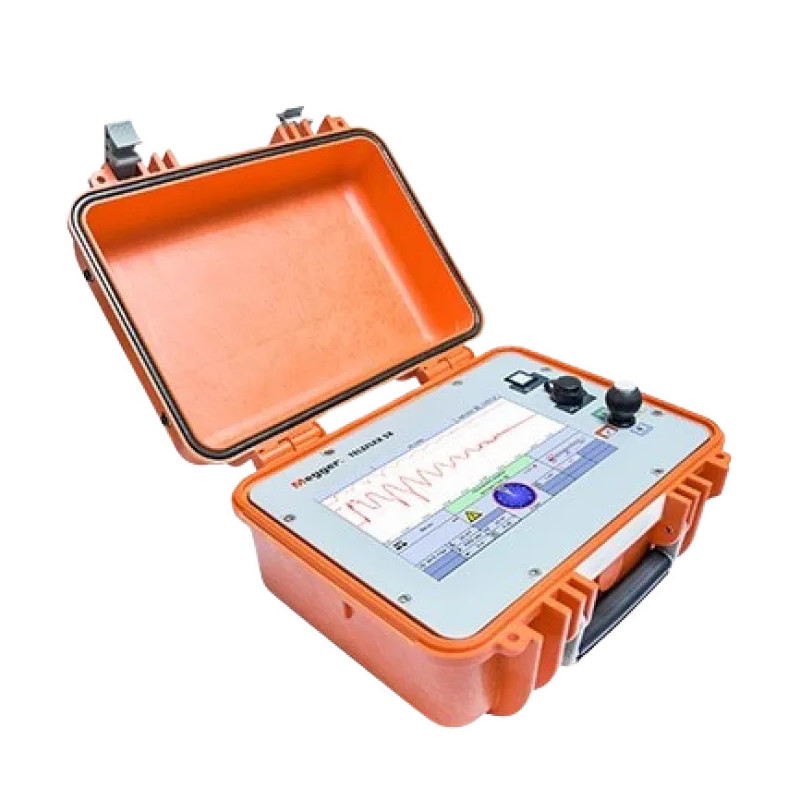

Wzorcujemy przyrządy ręczne i stacjonarne, jedno- i wielokanałowe, w tym modele stosowane w telekomunikacji, energetyce, przemyśle i serwisie laboratoryjnym. Do najczęściej spotykanych producentów należą m.in.: Megger (TDR1000/2000/2050), Radiodetection / Riser Bond, Fluke Networks (przyrządy z funkcją TDR/długości), BAUR, NDB i inne. Zadzwoń i spytaj o swój model lub napisz zapytania@poltradetech.com

• Świadectwo wzorcowania (PL/EN) z wynikami dla amplitudy, szerokości impulsu i ToF, warunkami pomiaru oraz niepewnością rozszerzoną.
• Wykaz zastosowanych wzorców i łańcuch spójności do wartości odniesienia.
• Uwagi eksploatacyjne (np. zalecane ustawienia NVP, kontrola złączy, wpływ adapterów, sugestie serwisowe).

Jak przygotować przyrząd do wysyłki

• Dołącz przewody pomiarowe i przejściówki używane na co dzień (BNC/N/SMA/RJ45 itp.).
• Zabezpiecz złącza i obudowę, usuń zabrudzenia z gniazd i wtyków, dołącz zasilacz/baterię.
• Jeśli TDR wymaga licencji/oprogramowania PC – dołącz informację o wersji (firmware/soft).
• W formularzu zlecenia wskaż zakres pracy (rodzaj kabli, NVP) oraz ewentualne nieprawidłowości do sprawdzenia.

Najczęstsze pytania (FAQ)

• Czy kalibrujecie TDR dla skrętki i koncentryka? Tak – weryfikujemy ToF/długość na liniach referencyjnych 50/75 Ω i parowych (RJ45).
• Co z przyrządami wielokanałowymi? Wzorcujemy możemy wzorcować każdy kanał osobno (amplituda, impuls, ToF) i raportujemy wyniki per kanał.
• Nie mam adaptera do nietypowego gniazda. Daj znać – dobierzemy rozwiązanie lub poprosimy o dosłanie właściwej przejściówki.
