OMICRON TANDO 700 – precyzyjny system do pomiaru współczynnika strat (tan δ / power factor) i pojemności

TANDO 700 to przenośny, cyfrowy system do wysokiej dokładności pomiarów tan δ / współczynnika mocy oraz pojemności izolacji w urządzeniach wysokiego napięcia. Sprawdza się w badaniach rutynowych i typu w laboratoriach HV oraz podczas testów w zakładach wytwórczych i stacjach elektroenergetycznych. System zapewnia galwaniczną izolację (światłowód), bieżącą analizę jakości sygnału (FFT), rejestrację trendów i raportowanie na żądanie.

Zastosowania

• Maszyny wirujące – silniki i generatory (ocena stanu izolacji uzwojeń).
• Kable WN / akcesoria kablowe – testy fabryczne i odbiorcze, badania w polach prób HV.
• Transformatory rozdzielcze, pomiarowe i mocy – diagnostyka, kwalifikacja po remoncie.
• Przepusty (bushings) oraz kondensatory – ocena stanu izolacji.
• Wyłączniki i aparatura rozdzielcza – weryfikacja jakości izolacji i trendów starzeniowych.

Najważniejsze funkcje i wyróżniki

• Wysoka dokładność – typowo < 5 × 10⁻⁶ dla tan δ (pakiet Advanced); precyzyjne pomiary w środowiskach zakłóceniowych.
• Pomiar obiektów uziemionych i nieuziemionych – praca na potencjale HV; zgodność z różnymi kondensatorami odniesienia.
• Szeroki zakres prądowy – bezpośredni pomiar od 5 µA do 1 A; rozszerzenie do 28 A przez zewnętrzne shunty (SHT1 4/15/28 A).
• Galwaniczna izolacja i bezpieczeństwo – łącza światłowodowe PC↔MCU/urządzenia (do 2 km) minimalizują ryzyko i zakłócenia EMC.
• Oprogramowanie TANDO 700 – podgląd danych w czasie rzeczywistym, Scope, FFT, Trend, Report; własny szablon raportu z logo.
• Dodatkowe wielkości – jednoczesny pomiar mocy, napięcia, prądu, impedancji i częstotliwości.
• Długie, ciągłe kampanie pomiarowe – kanały pomiarowe z wewnętrznym zasilaniem bateryjnym i niskim poborem mocy.
• Plug-and-play – automatyczne rozpoznanie sprzętu, szybka konfiguracja stanowiska.

Architektura systemu

• Dwie jednostki pomiarowe – Reference Unit (kondensator odniesienia) i Test Object Unit (obiekt badany) + kontroler MCU1 (światłowód ↔ USB ↔ PC).
• Łącza optyczne – długość fali 1300 nm, multimode 50/125 µm; dystans do 2 km (elastyczna separacja strefy HV i stanowiska operatora).
• Integracja – możliwość pracy równoległej z systemami PD (np. MPD 600) w testach wymagających jednoczesnej oceny WNZ.

Oprogramowanie TANDO 700 – analiza i raporty

• Dashboard / System view – schemat połączeń, statusy i parametry w czasie rzeczywistym.
• Scope view – oscylograf wejść (kontrola jakości sygnału i diagnostyka zakłóceń).
• FFT view – ciągła ocena SNR i widma; szybkie wykrywanie interferencji.
• Trend view – rejestracja do pięciu wybranych parametrów w ustalonych interwałach.
• Report view – eksport wykresów (BMP/PNG/JPG), własne logo i pola, kompletne raporty z prób.

Pakiety, zawartość i akcesoria

Pakiety

• Standard Package – maszyny wirujące, przepusty, kondensatory, transformatory (rozdzielcze/pomiarowe/mocy).
• Advanced Package – jak wyżej + kable i akcesoria kablowe, badania R&D i metrologiczne.

W zestawie (Standard & Advanced)

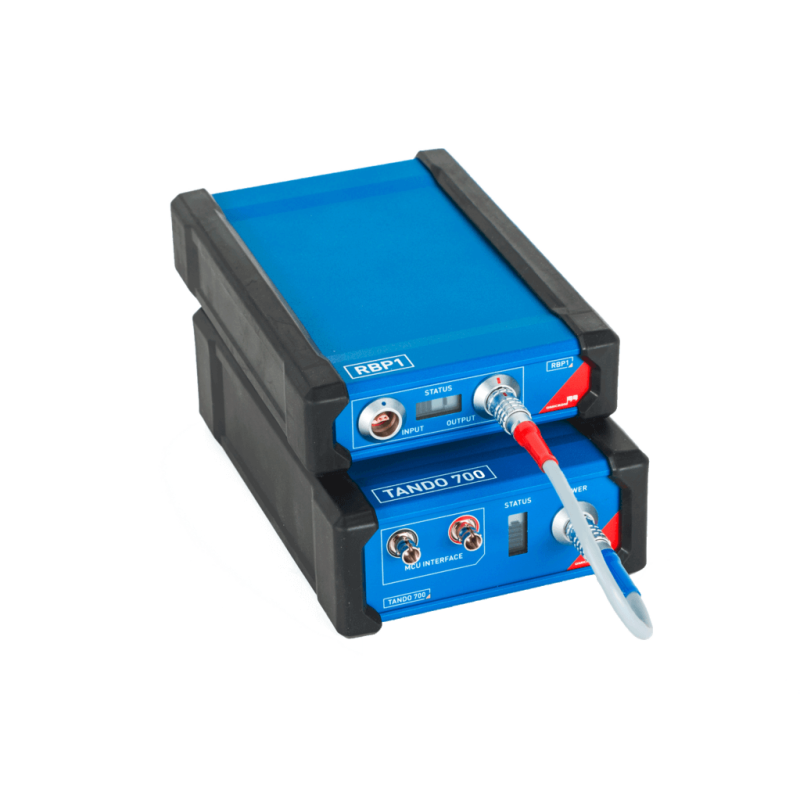

• 1× TANDO 700 Reference Unit, 1× TANDO 700 Test Object Unit.
• 1× MCU1 (kontroler optyczny) + kabel USB do PC; 2× ładowarka 24 W.
• Oprogramowanie TANDO 700 + dokumentacja; raport kalibracji.

Opcje i akcesoria

• Shunty SHT1: 4 A / 15 A / 28 A (rozszerzenie zakresu do 28 A; niska niepewność, tan δ < 2×10⁻⁵).
• Waliza transportowa – miejsce na zestaw i do trzech shuntów.
• Przewody światłowodowe – duplex 20 m lub 50 m; zestaw przewodów połączeniowych i adapterów (BNC/TNC/banany).
• Moduł integracyjny – biblioteki Microsoft COM® / LabVIEW® do automatyzacji stanowisk.
• Usługi – kalibracja ISO 9001 (TANDO / SHT1), przegląd, serwis.
