BAUR DTL C – pomiar współczynnika strat (tan δ), rezystywności i przenikalności względnej w olejach elektroizolacyjnych

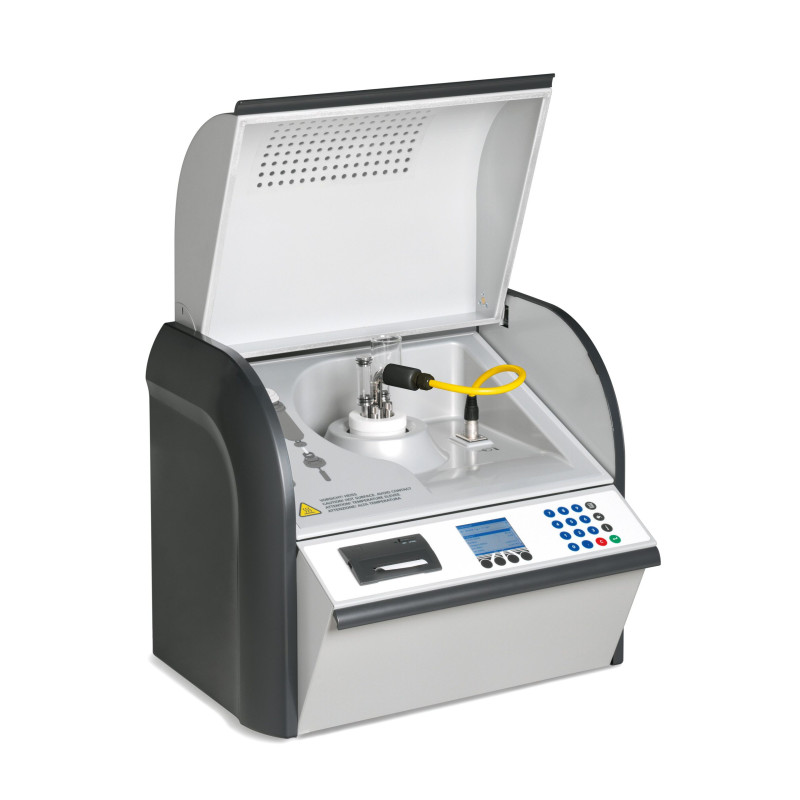

BAUR DTL C to w pełni automatyczny system laboratoryjno-terenowy do pomiaru współczynnika strat dielektrycznych (tan δ / power factor), rezystywności właściwej oraz przenikalności względnej cieczy elektroizolacyjnych. Przyspieszone nagrzewanie komórki metodą indukcyjną z precyzyjną stabilizacją temperatury oraz automatyczna kalibracja pustej komórki zapewniają powtarzalne, zgodne z normami wyniki.

Zastosowania

• Olej transformatorowy – ocena starzenia, zanieczyszczeń i produktów utleniania; kwalifikacja do uzdatniania/wymiany.
• Estry naturalne i syntetyczne – badania jakości i przydatności w aplikacjach WN/SN.
• Kontrola kompatybilności olejów – wsparcie decyzji o mieszaniu i migracji medium izolacyjnego.
• R&D i laboratoria – szybka, kompletna charakterystyka dielektryczna cieczy izolacyjnych.

Najważniejsze funkcje

• 3 pomiary w 1 cyklu: tan δ / power factor, rezystywność właściwa oraz przenikalność względna – w pełni automatycznie.
• 12 sekwencji testowych zgodnych z IEC i ASTM + do 10 programów użytkownika (procedury własne).
• Dokładność tan δ do 1 × 10⁻⁶ – wysoka czułość dla wczesnego wykrywania degradacji.
• Szybkie nagrzewanie indukcyjne z bardzo dokładną regulacją temperatury – standaryzacja warunków pomiaru.
• Automatyczne opróżnianie komórki (zawór elektromagnetyczny) i bezkontaktowa wymiana próbki w temperaturze roboczej – krótszy czas serii testów.
• Diagnostyka stanu oleju – wykrywanie zanieczyszczeń, produktów utleniania oraz symptomów wewnętrznych WNZ w urządzeniu.

Korzyści dla użytkownika

• Wiarygodność i zgodność – metodologia zgodna z IEC/ASTM, automatyczna kalibracja i kontrola temperatury.
• Efektywność pracy – szybkie serie pomiarowe, automatyczne opróżnianie komórki, gotowe raporty.
• Niższe koszty utrzymania – lepsze decyzje o uzdatnianiu/wymianie medium, mniejsze ryzyko awarii.
• Elastyczność – gotowe sekwencje + własne procedury, praca z olejami mineralnymi i estrami.

Typowe wyniki i interpretacja

• tan δ (power factor) – wzrost wskazuje na zanieczyszczenia/utlenianie/wilgoć.
• Rezystywność właściwa – informuje o czystości i przewodności; mierzona dla napięcia dodatniego i ujemnego.
• Przenikalność względna – weryfikacja składu i zmian właściwości dielektrycznych.

Specyfikacja techniczna (wybrane parametry)

Parametry i zakresy mogą różnić się w zależności od konfiguracji i wersji oprogramowania. Pełne dane techniczne – w dokumentacji producenta.

Przebieg badania (skrót)

1. Pobranie i przygotowanie próbki (warunki czystości/laboratoryjne).
2. Ustawienie sekwencji (IEC/ASTM) lub wybór procedury własnej.
3. Automatyczne nagrzanie komórki i stabilizacja temperatury.
4. Pomiary tan δ, rezystywności i ε_r w jednym cyklu.
5. Analiza wyników i raport (trend, kwalifikacja do uzdatniania/wymiany).

Dlaczego BAUR DTL C?

• Kompletność – 3 kluczowe parametry jakości oleju w jednym urządzeniu i jednym przebiegu.
• Prędkość i standaryzacja – predefiniowane normy IEC/ASTM, szybkie cykle, niska pracochłonność.
• Wczesne ostrzeganie – czułość do 10⁻⁶ pozwala wykryć degradację na wczesnym etapie.
• Rentowność – lepsze decyzje o serwisie medium izolacyjnego, niższe ryzyko przestojów.

FAQ

• Czy DTL C obsługuje estry? Tak, urządzenie jest przeznaczone do olejów mineralnych oraz estrów naturalnych i syntetycznych.
• Ile standardowych procedur posiada? 12 sekwencji zgodnych z IEC/ASTM; można dodać do 10 procedur użytkownika.
• Jak szybko przygotuję kolejną próbkę? Dzięki indukcyjnemu grzaniu, automatycznemu opróżnianiu i wymianie próbki w temperaturze roboczej – bardzo szybko.
• Jakie nieprawidłowości mogę wykryć? Zanieczyszczenia, produkty utleniania, a także symptomy wewnętrznych WNZ w testowanym urządzeniu.

Potrzebujesz doboru procedur IEC/ASTM pod Twoje laboratorium lub serwis? Skontaktuj się z nami – przygotujemy konfigurację, akcesoria i wzór raportu.
