Szybka lokalizacja rozwijających się uszkodzeń i źródeł zakłóceń (elektromagnetycznych oraz akustycznych) w sieci elektroenergetycznej i w instalacjach przemysłowych to obecnie konieczność w kontekście wskaźników niezawodności dostaw energii.

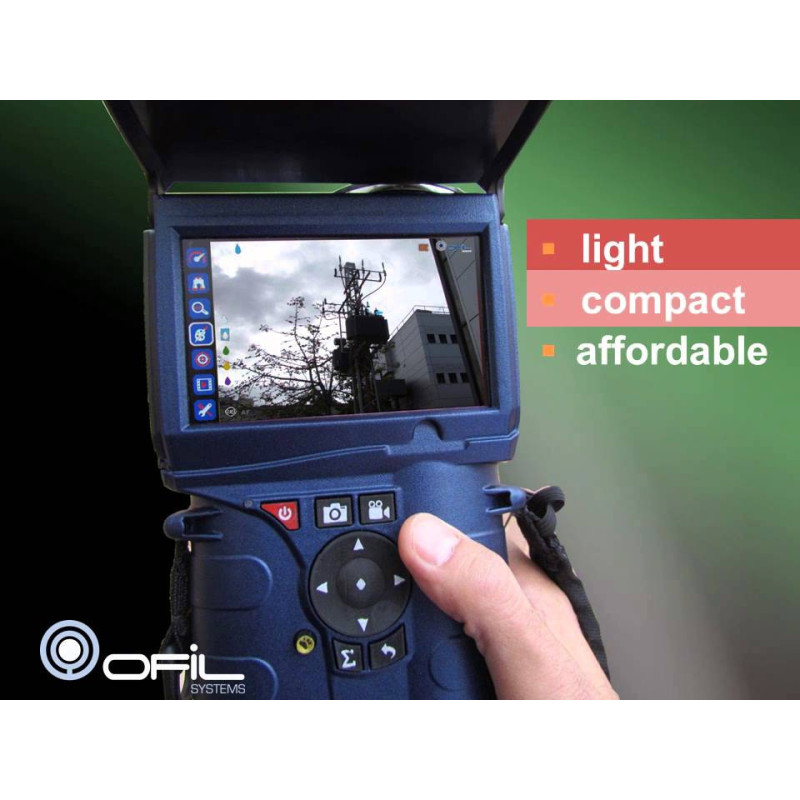

Kamera koronowa OFIL DayCor® UVolle VX potrafi punktowo wizualizować wyładowania ulotowe przy świetle dziennym (również w słoneczne dni) bez negatywnego wpływu promieniowania słonecznego.

Kamera może pracować w cyklu ciągłym bez ryzyka przegrzania.

Kamera pracuje w oparciu o technologię dwupasmowego obrazowania DayCor®, pozwalającą na pełne nałożenie obrazów z kanału pomiarowego UV oraz kanału zobrazowania w paśmie widzialnym. Umożliwia to wizualizację wyładowań koronowych w ich oryginalnym otoczeniu i punktowe potwierdzenie problematycznych miejsc z ulotami, powierzchniowymi wyładowaniami WNZ oraz iskrzeniem.

Specyfikacja techniczna kamery ulotowej OFIL DayCor® UVolle VX

Kanał UV – właściwości optyczne
- Tłumienie promieniowania słonecznego: całkowite w każdych warunkach
- Minimalnie wykrywalne wyładowania niezupełne: 10 pC @ 10 m (świadectwo niezależnego laboratorium zgodnie z PN 60270 i VDE 0340:2001-08)
- Minimalny wykrywalny poziom emisji RIV: 3.6 dBµV @ 1 MHz (zgodnie z NEMA 107-1987)
- Czułość UV: 3 × 10⁻¹⁸ W/cm²
- Zakres widmowy: 240–280 nm
- Żywotność detektora: brak degradacji z czasem
- Regulacja wzmocnienia UV: 10 kroków
- Pole widzenia UV: 6.4° × 4.8° (zbieżne z kanałem widzialnym)
- Autofokus pełny dla UV i kanału widzialnego
- Ogniskowa: 1.5 m – ∞, opcjonalnie 0.5–1.5 m (soczewka zbliżeniowa)
- Zoom UV cyfrowy: 3 kroki
- Uśrednianie UV: Zał/Wył

Kanał widzialny – właściwości optyczne
- Dokładność nałożenia obrazów UV/widzialne: < 1 mrad
- Minimalna czułość świetlna: 0.1 Lux
- Pole widzenia: 6.4° × 4.8°
- Autofokus pełny dla obu kanałów + ręczna nastawa
- Zoom: 10× optyczny, 12× cyfrowy (120× łącznie)
- Ekspozycja: automatyczna + ręczna (1/1 – 1/60, 7 kroków)

Wyświetlacz
- Kolorowy TFT LCD odczytywalny w słońcu
- Jasność: ≥ 1000 cd/m², regulowana
- Rozdzielczość: WVGA 800×480 px
- Przekątna: 5"
- Liczba klatek: 30 FPS
- Proporcje ekranu: 5:3

Wejścia/Wyjścia
- Wyjście AUX, mini USB, RS232, głośnik
- Wejście klawiatury, mikrofonu, czujnika temperatury i wilgotności
- Opcjonalnie: GPS z anteną
- Odtwarzanie w kamerze: wideo, audio, zdjęcia

Tryby pracy
- Fuzja (UV + widzialne)
- Tylko UV
- Tylko kanał widzialny
- Zliczanie zdarzeń UV i ocena intensywności WNZ
- Latarka LED z 3 poziomami jasności
- Gniazdo statywowe ¼”
- Wskaźniki LED statusu pracy
- Wyjście TV NTSC

Zapis danych
- Wideo: AVI (pamięć wewnętrzna)
- Zdjęcia: BMP (pamięć wewnętrzna + karta SD)
- Audio: notatki głosowe przez mikrofon
- Metadane: data, czas, tryb pracy, zoom, zliczenia zdarzeń, GPS, temperatura, wilgotność

Parametry środowiskowe i fizyczne
- Zakres temp. pracy: –20°C do +55°C
- Stopień ochrony: IP54
- Masa: 1.39 kg
- Gabaryty: 29 × 13.6 × 8.5 cm
- Zasilanie: akumulator (ok. 4 h pracy), ładowarka AC/DC
- Pobór mocy: 10 W
- Obudowa ergonomiczna z paskiem naramiennym

Akcesoria dostarczane
- Zasilacz AC/DC
- Paski na rękę i ramię
- Akumulator i ładowarka
- Karta SD i czytnik USB
- Mikrofon
- Zatyczka obiektywu
- Walizka transportowa
- Instrukcja PL/EN

Akcesoria opcjonalne
- Oprogramowanie CoronaWise
- Soczewka zbliżeniowa (0.5–1.5 m)
- Soczewka szerokokątna W-FOV (12.8° × 9.6°)
- Czujnik TRH
- Czujnik TRH + GPS
- Zdalne sterowanie przez tablet
