Akcesorium synchronizacyjne WPR do UTP2+

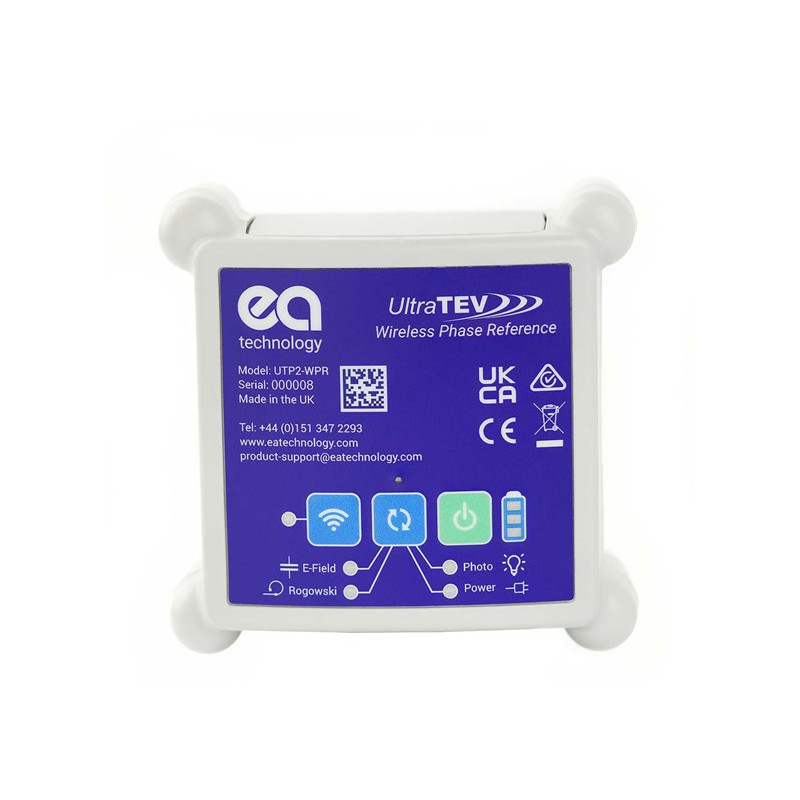

Wireless Phase Reference (WPR) – bezprzewodowa synchronizacja kąta fazowego do UltraTEV® Plus²

Wireless Phase Reference (WPR) to akcesorium do UltraTEV® Plus², które zapewnia stabilny i precyzyjny phase lock (odniesienie fazowe) w niemal każdym środowisku. Dzięki temu analiza wyładowań niezupełnych (PD) jest szybsza, powtarzalna i dokładniejsza – z wyraźnymi wzorcami PRPD i mniejszą podatnością na zakłócenia częstotliwości sieci.

Kluczowe korzyści

• Pewny phase lock – wybór wielu źródeł odniesienia (zasilanie sieciowe, czujnik e-field, cewka Rogowskiego, fotosensor).
• Praca bezprzewodowa – łączność z UltraTEV® Plus² do ok. 40 m, swobodne rozmieszczenie czujnika względem pola rozdzielnicy.
• Długi czas pracy – wbudowany akumulator Li-Po zapewnia do ok. 16 h działania na jednym ładowaniu.
• Lepsza jakość danych PD – wyraźne mapy PRPD i łatwiejsze rozróżnianie aktywności PD od tła/zakłóceń.
• Oszczędność czasu – krótsze inspekcje i powtarzalność wyników między kolejnymi przeglądami.

Jak to działa – źródła odniesienia fazowego

• Połączenie z siecią (mains) – bezpośrednie sprzężenie z częstotliwością zasilania.
• E-field (czujnik pola elektrycznego) – blokada fazy na polu rozproszonym w stacji.
• Cewka Rogowskiego – detekcja sygnałów AC na przewodniku (obsługa czujnika GCS1).
• Fotosensor – blokada na oświetleniu sieciowym (50/60 Hz) przy widocznej linii światła.

Zastosowania

• Inspekcje PD w polach rozdzielnic SN/WN oraz na kablach i w stacjach elektroenergetycznych.
• Obiekty, gdzie wbudowane czujniki UltraTEV® Plus² mają utrudniony dostęp do odniesienia fazowego.
• Kampanie porównawcze i trendowanie – wymagana wysoka powtarzalność map PRPD.

Łączność i zasilanie

• Wi-Fi 2,4 GHz (IEEE 802.11) – bezprzewodowe połączenie z UltraTEV® Plus² do ok. 40 m.
• Akumulator Li-Po 3,7 V, 2000 mAh – typowy czas pracy do ok. 16 h; automatyczne wyłączenie po braku połączenia.
• Ładowanie – typowy czas ok. 3 h; wejście zasilania 9 VAC 50/60 Hz.

Parametry pomiarowe i dokładność

• Częstotliwość sieci: 50 Hz ± 1% / 60 Hz ± 1%.
• Dokładność blokady fazy: ok. ±5°.

Wskaźniki i obsługa

• 4 × LED – aktualne źródło odniesienia fazowego; LED statusu Wi-Fi/WPS; LED ładowania; wskaźnik poziomu baterii.
• 3 przyciski – prosta zmiana trybów/źródeł i parowanie.

Konstrukcja i środowisko pracy

• Wymiary/masa: ok. 115 × 118 × 50 mm; ~200 g.
• Montaż: magnesy w stopkach (powierzchnie ferromagnetyczne) oraz pasek rzep (średnice kabli do ~100 mm).
• Temperatura pracy: ~−20…+50 °C; wilgotność 0–95% RH (bez kondensacji).
• Stopień ochrony: IP42; odporność mechaniczna IK08.

Zgodność i bezpieczeństwo

• EMC: BS EN IEC 61326-1:2021; BS EN 61000-3-2; BS EN 61000-3-3.
• Radio: ETSI EN 301 489-17 i EN 301 489-1.
• Bezpieczeństwo: BS EN 61010-1.

Kompatybilność

• UltraTEV® Plus² (UTP2) – pełna integracja z workflow pomiarów PD i raportowaniem.
• Współpraca z czujnikiem prądowym Rogowskiego (GCS1) jako jednym ze źródeł fazy.
