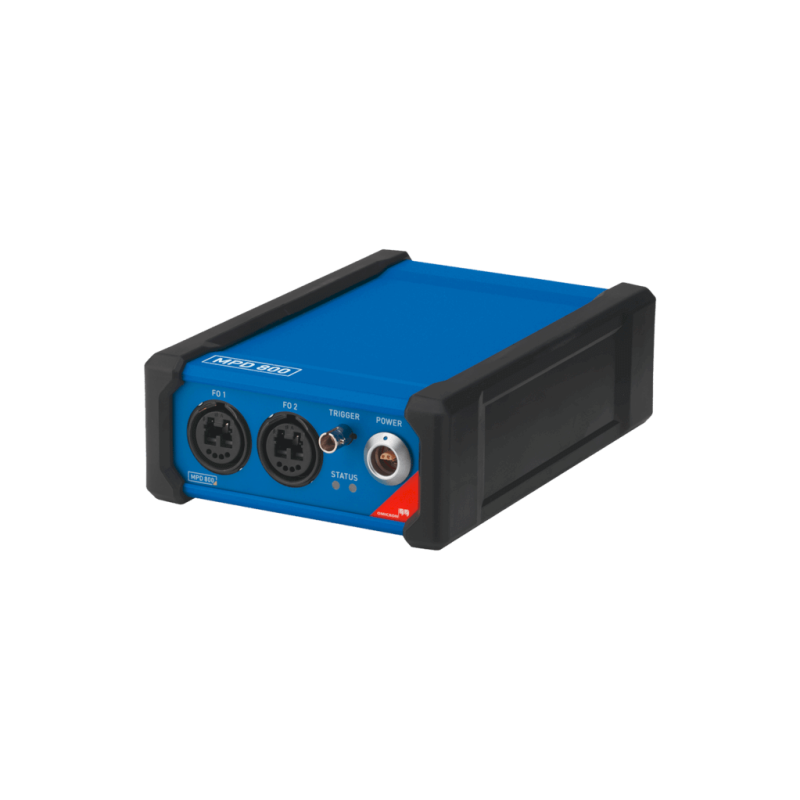

OMICRON MPD 800 – system do pomiaru i analizy wyładowań niezupełnych (WNZ)

Film

OMICRON MPD 800 to wielokanałowy, skalowalny system do pomiarów wyładowań niezupełnych (WNZ/PD) w laboratorium i w terenie. Zapewnia pomiary zgodne z normami IEC/IEEE (m.in. IEC 60270), wysoką odporność na zakłócenia, izolację światłowodową stanowiska pomiarowego oraz rozbudowane raportowanie w oprogramowaniu MPD Suite.

Zastosowania

• Transformatory mocy – ocena stanu izolacji papier–olej, kwalifikacja przed/po remoncie.
• Kable WN/SN – badania fabryczne i odbiorcze, lokalizacja źródeł WNZ w złączach i mufach.
• Maszyny wirujące – generatory i silniki (uzwojenia, czoła, połączenia).
• GIS/GIL i rozdzielnice – badania odbiorcze, serwisowe i ciągłe monitorowanie.
• Przekładniki, izolatory, kondensatory, szyny – diagnostyka i kwalifikacja ryzyka eksploatacyjnego.

Najważniejsze funkcje i atuty

• Zgodność z IEC/IEEE – metodyka, filtry i prezentacja wyników zgodne z wymaganiami norm (w tym IEC 60270) dla porównywalności pomiarów.
• Wielokanałowość i skalowanie – każdy moduł posiada dwa wejścia PD na światłowodzie (pomiar synchroniczny 2-kanałowy lub 1-kanałowy + bramka zakłóceń) i może pracować w systemie rozbudowanym do 20 urządzeń jednocześnie.
• Odporność na zakłócenia – separacja światłowodowa miejsca testu od komputera/operatora, cyfrowe filtrowanie i zaawansowana separacja źródeł (w tym 3PARD/3FREQ).
• Elastyczna architektura – praca w laboratorium, w fabryce i w terenie; możliwość łączenia z wcześniejszymi generacjami (MPD 600) w ramach jednego stanowiska.
• Wysoka czułość i szybkość akwizycji – szerokie pasmo wejściowe i duża szybkość próbkowania umożliwiają wychwytywanie krótkich impulsów PD i ich wiarygodną analizę trendów.
• Bezpieczeństwo pracy – izolacja światłowodowa oraz praca bateryjna z dala od badanego obiektu; wyzwalanie urządzeń pomocniczych (wyjście elektryczne/opt.) do integracji z innymi metodami diagnostycznymi.

Oprogramowanie MPD Suite – analiza i raporty

Pakiet MPD Suite upraszcza konfigurację, akwizycję i analizę wyników oraz przygotowanie raportów dla badań fabrycznych i serwisowych.

• Widoki analityczne – PRPD/PRPS, oscyloskopy PD, trendy, widmo; klasyfikacja i grupowanie kanałów.
• Automatyzacja – predefiniowane workflow (np. dla fabryk kabli), synchronizacja wyzwalania PD scope, interfejs do automatyzacji testów.
• Funkcje jakości i zgodności – IEC-compliant performance check dla MPD 800, ilości RIV w widoku i raporcie, wspólny 3PARD dla MPD 800 i UHF 800.
• Dane i dokumentacja – szybkie tworzenie raportów, ulepszona geolokalizacja (GPS), widoki trendów i porównania kampanii pomiarowych.

Architektura i integracja systemu

• 2 wejścia PD na moduł – pomiar synchroniczny dwukanałowy lub 1×PD + 1×gating; rozbudowa do wielopunktowych stanowisk.
• Łącze światłowodowe – odporne na EMC i bezpieczne połączenie z komputerem/operatorem na dużym dystansie.
• Praca bateryjna – zasilanie akumulatorowe (np. RPB1) umożliwia długie testy bez sieci i minimalizuje pętle zakłóceniowe.
• Wyzwalanie zewnętrzne – elektryczne/optyczne wyjście triggera do oscyloskopów, akustyki PD itp.
• Kompatybilność – możliwość współpracy z MPD 600 w jednym układzie i równoczesnej analizy danych.

Tłumienie zakłóceń i czułość pomiarów

• Zaawansowane filtry – selektywne pasma zgodne z IEC/IEEE, dopasowanie do tła zakłóceniowego obiektu.
• Separacja źródeł – algorytmy 3PARD/3FREQ pomagają odróżnić WNZ od zakłóceń zewnętrznych i wielokrotnych źródeł PD.
• Wysokie parametry sprzętu – szerokie pasmo wejściowe (do ok. 35 MHz), szybkie próbkowanie (ok. 125 MS/s) i obsługa wysokich szybkości impulsów PD (do ok. 2 mln/s).

Ekosystem i rozszerzenia

• UHF 800 – pomiary UHF w GIS/GIL, transformatorach olejowych i zakończeniach kabli (zakres ok. 100–2000 MHz) z funkcją oceny widma i doborem SNR.
• CPC 100 + opcja 70 kV – źródło napięcia do prób wytrzymałościowych i badań PD offline w zestawie z MPD.
• Sprzęgacze i kalibratory – szeroka gama akcesoriów do różnych obiektów (laboratorium i teren), walizki MTC do kompletacji zestawów.

Skrócona specyfikacja techniczna (wybrane parametry)

Uwaga: powyższe parametry mają charakter skrócony i mogą zależeć od wersji sprzętu/oprogramowania oraz konfiguracji testu.

Korzyści biznesowe

• Wiarygodność decyzji – dane zgodne z normami, porównywalne między obiektami i laboratoriami.
• Krótsze przestoje – szybsza identyfikacja i lokalizacja defektów izolacji, precyzyjne działania serwisowe.
• Jedna platforma – laboratorium, fabryka, teren; testy rutynowe, odbiorcze, serwisowe i troubleshooting.
• Pełna ścieżka raportowa – powtarzalne procedury, automatyczne raporty i integracja w procesie jakości.

Najczęściej zadawane pytania (FAQ)

• Czy MPD 800 spełnia IEC 60270? – Tak, system jest przeznaczony do pomiarów zgodnych z IEC 60270 i odpowiednimi normami IEEE.
• Ile kanałów mogę użyć równocześnie? – Każdy moduł ma 2 wejścia PD; system można rozbudować do maks. 20 urządzeń pomiarowych.
• Czy można łączyć MPD 800 z UHF 800? – Tak; wspólna analiza (m.in. 3PARD) umożliwia pracę w torze klasycznym i UHF, zwłaszcza dla GIS.
• Czy mogę zasilać system z baterii? – Tak; praca bateryjna zwiększa bezpieczeństwo i odporność na zakłócenia.
