Przesiewowy skaner WNZ NDB PDS

NDB PDS

Nowy

PDS - Prosty skaner do badań przesiewowych osprzętu SN pod kątem obecności wyładowań niezupełnych. Służy również do potwierdzania szkodliwej aktywności podczas punktowej lokalizacji wyładowań niezupełnych w osprzęcie kablowym (mufy i głowice). Niezwykle przydatne narzędzie dla użytkowników, którzy nie są specjalistami w dziedzinie pomiarów wyładowań niezupełnych. Do prac stacyjnych i liniowych.

Więcej szczegółów

Więcej informacji

Film poglądowy o zastosowaniu PDS w elektroenergetyce

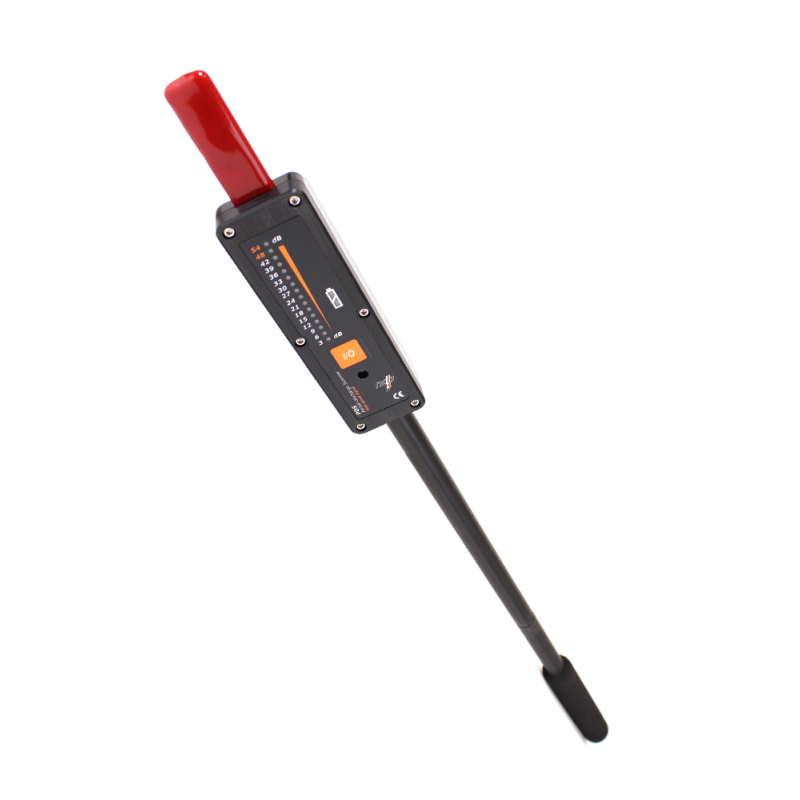

Mały i lekki oraz prosty w obsłudze skaner WNZ model NDB PDS posiada czujnik pojemnościowy i indukcyjny UHF i jest montowany na drążku UDI (lub krótkim dwuelementowym drążku dielektrycznym będącym na standardowym wyposażeniu) i pozwala na punktowe potwierdzenie obecności szkodliwych wyładowań niezupełnych wyświetlając wartość zmierzonego sygnału w dB (patrz norma IEC62478). Idealnie nadaje się do szerokiego stosowania przez brygady pogotowia energetycznego lub brygady diagnostyczne wykonujące szybkie przesiewowe badania podczas regularnych przeglądów stacyjnych i liniowych. Wskaźnik słupkowy LED ma osiem stopni, każdy stopień to podbicie sygnału o 6 dB (zakres od 6dB do 54dB). Dodatkowy wskaźnik akustyczny znacząco ułatwia pracę brygadom pomiarowym, gdy wskaźnik LED nie jest widoczny pod kątem.

Powinien być na wyposażeniu każdej brygady elektroenergetyków, którzy pracując w pobliżu osprzętu średniego napięcia mogą być narażeni na skutki nieprzewidzianego uszkodzenia izolacji osprzętu SN w miejscu pracy (np. uszkodzenie głowicy na stacji, znane są przypadki eksplozji głowicy podczas pracy brygady na obiekcie co miało straszne skutki dla zdrowia i życia personelu).

Główne cechy:

  • ekstremalnie prosty w użyciu

  • do zamontowania na drążku

  • niskogabarytowy, zmieści się w każdym zakamarku instalacji SN

  • wysoka czułość dla sygnałów WNZ, wbudowany czujnik indukcyjny i pojemnościowy UHF

  • wytrzymała obudowa wykonana z tworzywa Delrin®

  • do 30 h pracy na baterii

Parametry:

- Czułość 100 pC to 25000 pC

- Dwa czujniki UHF indukcyjny i pojemnościowy

- Zakres dynamiki sygnału UHF 0 do 54 dB

- Zakres częstotliwości od 100 MHz do 2 GHz

- Zasilanie bateryjne 30 h 4x paluszkowe baterie AA alkaliczne

Na wyposażeniu dwa drążki dielektryczne dające całkowitą długość 90 cm oraz uniwersalny adapter do drążków IEC. Opcja opcjonalnego adapterka do drążków UDI.
