NDB LCI - Identyfikator kabli pod napięciem nN i SN

LCI™ – system identyfikacji kabli pod napięciem

LCI™ to kompletny system do identyfikacji pracujących (energizowanych) kabli w obwodach niskiego i średniego napięcia. Zastosowana technika dwuczęstotliwościowa oraz impulsowy moduł obciążenia redukują fałszywe wskazania, a cyfrowe przetwarzanie sygnału zapewnia wysoką rozdzielczość detekcji – także na kablach ekranowanych.

Najważniejsze korzyści

• Identyfikacja kabli na pracujących obwodach – bez wyłączania transformatora/obiegu.
• Technika dwuczęstotliwościowa i impulsowe obciążenie – ograniczenie fałszywych identyfikacji.
• Wysoka czułość i cyfrowe przetwarzanie – stabilna detekcja, także na kablach ekranowanych.
• Zasięg do 5 km (ok. 3 mile) w typowych zastosowaniach.
• Obsługa obwodów 1-fazowych i 3-fazowych.
• Lekka, mobilna konstrukcja, prosta obsługa, długi czas pracy na baterii.

Typowe zastosowania

• Etykietowanie/oznaczanie kabli na wtórnych obwodach transformatorów SN/nn.
• Identyfikacja kabli zasilających (feederów) w sieciach średniego napięcia.
• Nowe instalacje i prace utrzymaniowe na kablach ekranowanych i nieekranowanych.

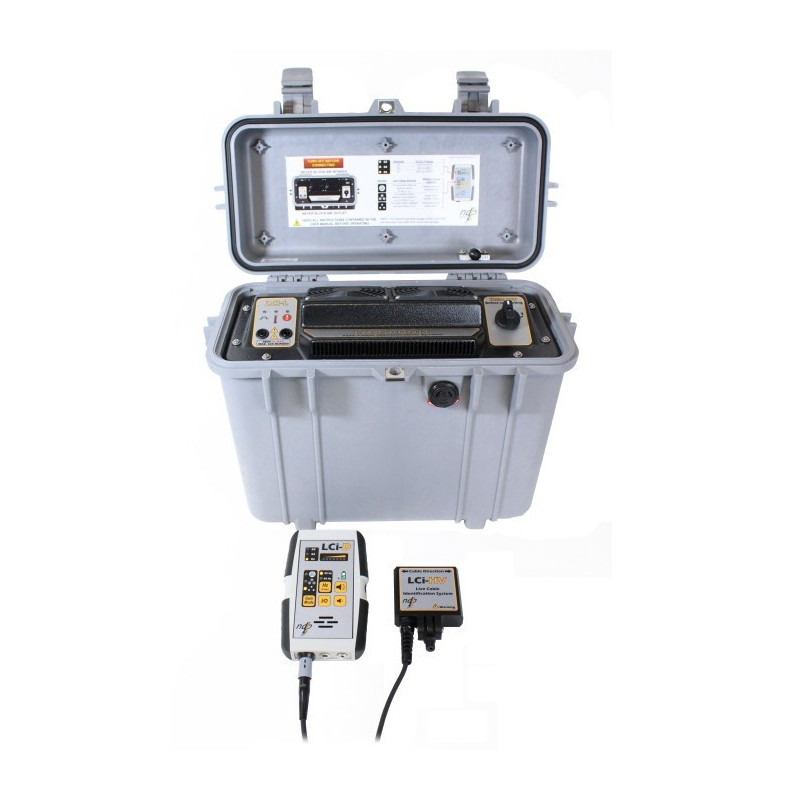

Jak to działa – elementy systemu

• LCI™ Detector (LCI-D) – ręczny detektor z wbudowanym czujnikiem LV o bardzo wysokiej czułości; regulacja wzmocnienia przyciskiem, wskaznik słupkowy poziomu detekcji i sygnał akustyczny. Port do czujnika zewnętrznego dla pracy po stronie pierwotnej transformatora SN.
• LCI™ Load Module (LCI-L) – przenośny moduł obciążenia zasilany bezpośrednio z obwodu 120–420 VAC 50/60 Hz; generuje dopasowany impulsowy sygnał obciążenia (Phase-Neutral lub Phase-Phase), który umożliwia jednoznaczną identyfikację właściwego kabla.
• LCI™ HV Sensor – zewnętrzny czujnik do pracy po stronie SN (prim.) do 25 kV; montaż na drążkach manipulacyjnych dla bezpiecznej obsługi.

Zawartość standardowego zestawu

• LCI Load – moduł obciążenia (LCI-L) z przewodami silikonowymi.
• LCI Detector – detektor ręczny (LCI-D) z wbudowanym czujnikiem niskonapięciowym.
• Przewód zasilający dla LCI-L (LCI-L01).
• Ładowarka akumulatora (PS-044).
• Nylonowa torba ochronna z siatki.
• Instrukcja obsługi (PDF, do pobrania) oraz świadectwo kalibracji.

Opcjonalne akcesoria

• LCI-HV-KIT – zestaw średniego napięcia do detekcji po stronie pierwotnej transformatora, do 25 kV (czujnik MV + drążki manipulacyjne).

Dane techniczne – LCI™ Detector

• Wymiary: 9,2 × 15 × 2,5 cm (3.6 × 5.9 × 1 in).
• Akumulator: Li-Ion 3,7 V DC, 900 mA; zewn. ładowarka 12 V DC, 1,5 A.
• Pobór prądu: ok. 80 mA; czas pracy: ok. 4 h; czas ładowania: ok. 5 h.
• Temperatura pracy: -10…+45 °C; składowanie: -20…+45 °C; ładowanie: 0…+45 °C.
• Stopień ochrony: IP54; wilgotność wzgl.: do 85% RH (40 °C), bez kondensacji; wysokość: do 2000 m.
• Użytkowanie na zewnątrz: możliwe, lecz bez ekspozycji na ciecze.

Dane techniczne – LCI™ Load Module

• Wymiary: 50,2 × 40,0 × 18,8 cm (19.8 × 15.8 × 7.4 in); masa: 6,3 kg (14 lbs).
• Napięcie wejściowe: 120…420 VAC, 50/60 Hz; obciążenie prądowe: 8–10 A szczyt.
• Impuls obciążenia: 100 ms; moc ciągła: 16–96 W; powtarzanie impulsu: co 4–5 s (min.).
• Temperatura pracy: -10…+45 °C; składowanie: -20…+45 °C.
• Stopień ochrony: IP54 (zamknięty), IP20 (otwarty), IP32 (uchylony).
• Wilgotność względna: do 85% RH (40 °C), bez kondensacji; wysokość: do 2000 m.
• Użytkowanie na zewnątrz: możliwe, lecz bez ekspozycji na ciecze.

Bezpieczeństwo i niezawodność

• Metoda testowa zoptymalizowana pod pracę na żywo – bez przestojów.
• Stabilna identyfikacja na kablach izolowanych i ekranowanych.
• Elementy o wysokiej trwałości – obudowy o podwyższonym IP, przewody silikonowe.

Co otrzymujesz

• Kompletny system LCI™ (detektor + moduł obciążenia) z akcesoriami do pracy na nn.
• Wsparcie techniczne i szkolenie prowadzone przez specjalistów producenta (on-line).
• Dokumentację i materiały do pobrania.

LCI – system identyfikacji kabli pod napięciem

Zawartość zestawu LCI

• LCI Load – moduł obciążenia (LCI-L)
• LCI Detector z wbudowanym czujnikiem niskonapięciowym (LCI-D)
• Przewód zasilający do LCI Load (LCI-L01)
• Ładowarka akumulatora (PS-044)
• Nylonowa torba ochronna z siatki (PDS-003)
• Instrukcja obsługi (MU023) – tylko w wersji PDF (do pobrania)
• Świadectwo kalibracji
• Masa i wymiary: 9 kg – 51 × 38 × 23 cm / 20 lbs – 20 × 15 × 9 in

Akcesoria opcjonalne

• LCI-PHV-25 – czujnik LCI 25 kV 50/60 Hz, z drążkami manipulacyjnymi

Części zamienne

• PS-044 – ładowarka (zamiennik) do modułu detektora LCI
• LCI-L01 – przewód zasilający z krokodylkami do modułu obciążenia LCI, 1,8 m / 6 ft
