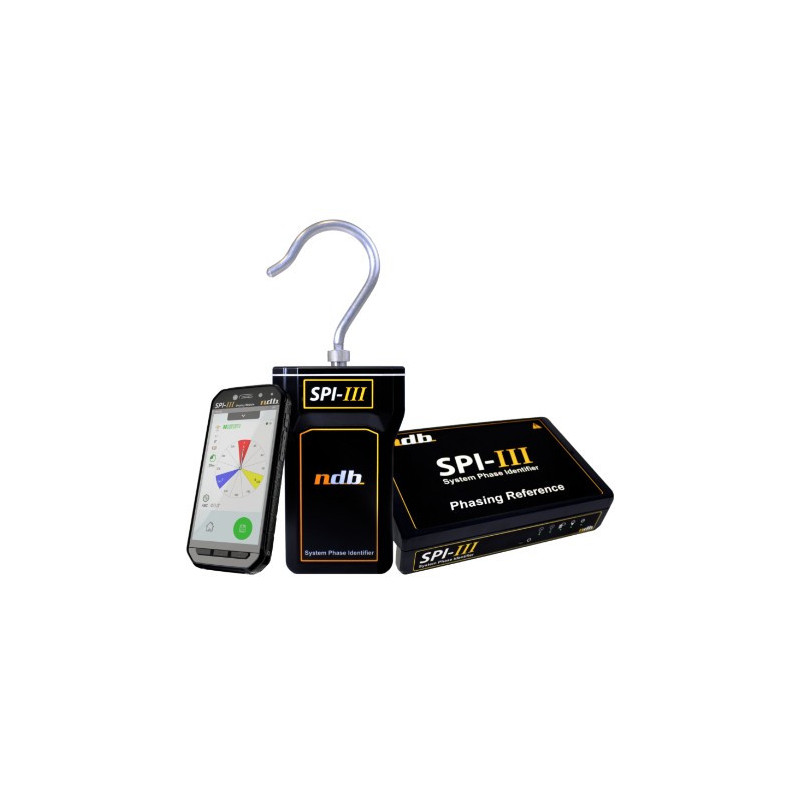

Wielkoobszarowy uzgadniacz faz NDB SPI III

Video instruktażowe SPI III

• System przeznaczony w głównej mierze dla operatorów sieci przesyłu TSO oraz dystrybucji energii elektrycznej DSO. Składa się ze stacji referencyjnej oraz zestawów terenowych (odbiornik z smartfonem).
• SPI-III bazuje na systemie satelitarnym GPS (jedna antena GPS przy stacji referencyjnej i jedna antena GPS wbudowana do odbiornika)
• znaczniki czasowe do SPI III przekazywane są z zegarów atomowych satelitów.
• różnice pomiarów czasowych korespondują z przesunięciem fazowym, co pozwala na precyzyjne uzgodnienie faz.
• fazowanie odbywa się galwaniczne lub zbliżeniowo (sprzęgnięcie pojemnościowe) na wszystkich poziomach napięć nN (odbiornik w dłoni), SN&WN (odbiornik na drążku galwanicznie i w ręku pojemnościowo z bezpiecznej odległości)
• Wizją NDB od zawsze było stworzenie systemu identyfikacji faz, który przewyższa współczesne wymagania branżowe w zakresie jakości, bezpieczeństwa i efektywności. Unikalna konstrukcja SPI-III to bezprzewodowy zestaw dwóch modułów, niezwykle łatwy w konfiguracji i obsłudze. Dzięki licznym udoskonaleniom i innowacjom SPI-III jest bardziej pomocny niż kiedykolwiek, umożliwiając m.in. identyfikację faz U-V-W (R-S-T) we wszystkich sieciach elektroenergetycznych, sprawdzanie zgodności (dopasowania) faz w rozdzielnicach (poprzez podzielniki VPIS), określanie kolejności faz, łączenie systemów równolegle, fazowanie w sieciach kablowych podziemnych i wiele więcej.

NOWOŚĆ: Nastawy predefiniowane dla zespołów i dla zadań (Presets) - video

Nasza nowa funkcja Presets pozwala jednym stuknięciem zapisać i wczytać preferowane ustawienia. Płynnie przełączaj się między różnymi konfiguracjami zadań i zespołami, zapewniając optymalną wydajność za każdym razem. Uwaga: presety tworzy się z poziomu portalu webowego. Skontaktuj się z nami, aby uzyskać dostęp do tego portalu.

NOWOŚĆ: Notatki tekstowe, głosowe, zdjęcia i video

Teraz dostępne również Annotations! Usprawnij pracę i współpracę dzięki adnotacjom. Chciałeś kiedyś dołączyć zdjęcie podczas zapisywania nagrania identyfikacji faz? Teraz możesz nie tylko łatwo dodać zdjęcia, ale także dołączyć tekst, wiadomości głosowe i wideo.

Zawartość zestawu SPI-III zestaw terenowy

• Moduł pomiarowy (SPI-III-MM)
• Wyświetlacz, ładowarka i kabel micro-USB (SPI-III-D)
• Sonda hakowa 60 mm / 2.4 in (ACC-123)
• Adapter hotstick do modułu pomiarowego (ACC-160)
• Adapter sondy do SPI-III-MM (ACC-126)
• Opaska na ramię do modułu wyświetlacza (ACC-108)
• Kabel mini-USB (WIR-X-105)
• Klucz imbusowy 3.5719 mm – 9/64 in (TOOL-KEY-008)
• Instrukcja obsługi (MU046) – tylko w wersji PDF (do pobrania)
• Przewodnik szybkiego startu (GD014)
• Walizka (BOX-107)
• Masa i wymiary: 3,6 kg – 363 × 282 × 120 mm / 14.3 × 11.1 × 4.7 in

Akcesoria opcjonalne

• SPI-III-MAG – magnetyczny uchwyt z adapterem śrubowym
• SPI-III-Y – sonda typu „Y” do modułu polowego
• SPI-III-Lowvoltage/VPIS – zestaw akcesoriów niskonapięciowych i VPIS:
  • Sonda pomiarowa typu multimetr (czerwona i czarna) (ACC-142)
  • Krokodylki – czarny (ACC-016) i czerwony (ACC-017)
  • Adaptery VPIS (ACC-096)
  • Przewód silikonowy czarny 1,2 m / 47 in (WIR-X-007)
  • Przewód silikonowy czerwony 1,2 m / 47 in (WIR-X-008)
• SPI-III-PFS – czujnik przepływu mocy do zastosowań z kierunkiem prądu AC

Części zamienne

• SPI-III-D – moduł wyświetlacza (zastępczy) do zestawu SPI-III Field
• ACC-108 – opaska na ramię do modułu wyświetlacza SPI-III
• ACC-123 – sonda hakowa do modułu pomiarowego SPI-III
• ACC-160 – adapter hotstick do modułu pomiarowego SPI-III
• ACC-126 – adapter sondy do modułu pomiarowego SPI-III
• ACC-016-017 – para krokodylków (czarny i czerwony)
• ACC-096 – para adapterów bananowych (czarny i czerwony)
• ACC-142 – para sond pomiarowych typu multimetr (czarna i czerwona)
• WIR-X-007-008 – para przewodów pomiarowych (czarny i czerwony) do SPI-III-MM
• TOOL-KEY-008 – klucz imbusowy 9/64 in do modułu pomiarowego SPI-III
• BOX-107 – walizka ochronna (twarda) 363 × 282 × 120 mm / 14.3 × 11.1 × 4.7 in

Zawartość zestawu SPI-III - stacja referencyjna

• Moduł referencyjny (SPI-III-MR)
• Antena GPS z zestawem montażowym (ACC-109)
• Zestaw przewodów zasilających AC (WIR-X-0??)
• Kabel Ethernet 4 m / 14 ft (WIR-X-115)
• Kabel USB A – USB B (ACC-054)
• Oprogramowanie SPI-III PC (SW0104) – do pobrania przez link
• Kabel koncentryczny – do wyboru:
  • WIR-C-030¹
  • WIR-C-030-30M²
• Masa i wymiary: 4,5 kg – 61 × 20 × 20 cm / 10 lbs – 24 × 8 × 8 in

Akcesoria GPS

• Kabel połączeniowy GPS 15 m / 50 ft
• Kabel połączeniowy GPS 30 m / 100 ft
• Kabel połączeniowy GPS 50 ft / 15 m
• Kabel połączeniowy GPS 100 ft / 30 m
• Zestaw ochrony przeciwprzepięciowej dla anteny GPS montowanej na dachu

Usługi chmurowe SPI-III

• 1 rok – usługa SPI-III Cloud Server
• 3 lata – usługa SPI-III Cloud Server
• 6 lat – usługa SPI-III Cloud Server
• 8 lat – usługa SPI-III Cloud Server
