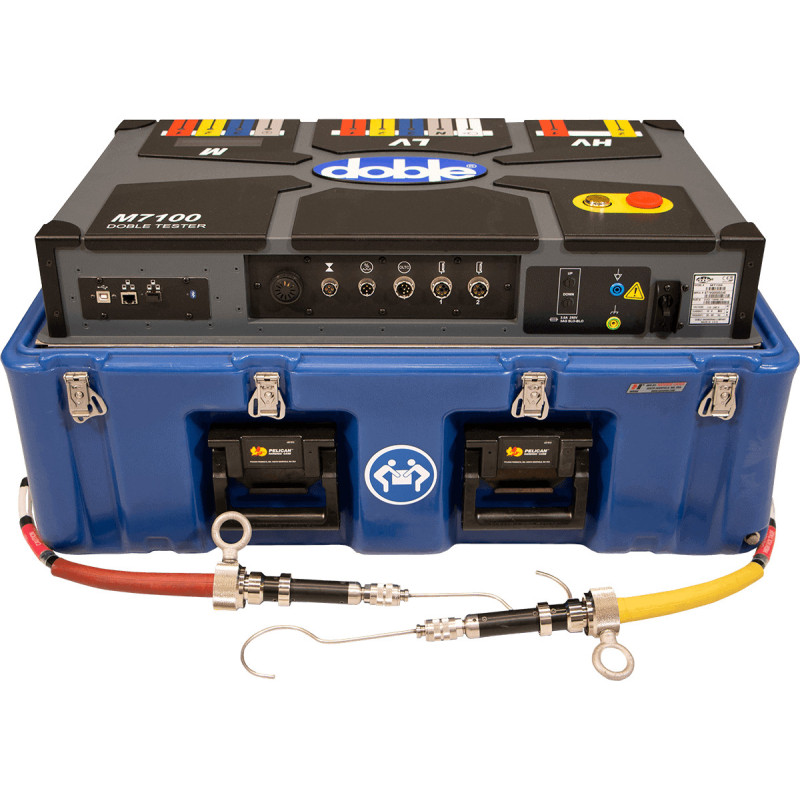

DOBLE M7100 – analizator urządzeń wysokiego napięcia

(video)

DOBLE M7100 to zintegrowany system do testów odbiorczych, diagnostycznych i planowych urządzeń WN. Opatentowana konstrukcja z dwoma przewodami WN (w każdym przewodzie funkcja źródła i pomiaru) skraca czas badań, upraszcza okablowanie i ogranicza ekspozycję personelu w strefie zagrożenia.

Najważniejsze korzyści

• Wysoka szybkość pracy: automatyzacja wielu testów dotąd wykonywanych oddzielnymi przyrządami.
• Bezpieczeństwo i ergonomia: mniej wejść na konstrukcję/transformator dzięki dwóm przewodom WN; prostsze prowadzenie przewodów i czytelne połączenia.
• Pomiar czterozaciskowy (4-zaciskowy, 4T) – stabilna metrologia przy długich przewodach i zmiennych warunkach.
• Wbudowane źródła niskonapięciowe wieloczęstotliwościowe (wysoki prąd) do testów uzwojeń i elementów pomocniczych.
• Długi interwał kalibracyjny i gwarancja producenta; wsparcie serwisowe i szkoleniowe.

Typowe zastosowania

• Transformatory mocy, przepusty izolacyjne, przekładniki: współczynnik mocy / tangens delta (PF/tan δ), przekładnia (TTR), prąd magnesowania, rezystancja uzwojeń DC, reaktancja rozproszenia.
• Przepusty (bushing): pojemność i straty dielektryczne w układach CH/CHL oraz metoda hot collar (opaski pomiarowe).
• Dławiki, przekładniki, banki kondensatorów – PF/tan δ i testy zmiennoczęstotliwościowe.
• Rozruch, przeglądy planowe, diagnostyka terenowa w SN/WN.

Tryby i możliwości pomiarowe

• PF/tan δ przy częstotliwości sieciowej (ok. 45–65 Hz) oraz PF/tan δ zmiennoczęstotliwościowy (orientacyjnie kilkanaście–kilkaset Hz) dla lepszej diagnostyki dielektryków.
• TTR – przekładnia transformatora: niskonapięciowo 3-fazowo oraz 1-fazowo przy wyższym napięciu probierczym.
• Rezystancja uzwojeń DC – prądy do wysokich wartości, funkcje demagnetyzacji.
• Reaktancja rozproszenia (metody jedno- i ekwiwalentnie trójfazowe), prąd magnesowania i straty jałowe.
• Obsługa przełączników zaczepów pod obciążeniem (OLTC) – sterowanie, analiza przebiegów; wsparcie dla metod dynamicznych (DRM).

Parametry wyjść i dokładności (wybrane)

• Źródło WN (AC): typowo 0,25–12 kV RMS; kilkanaście–kilkaset Hz; prąd do setek mA; wysoka stabilność i powtarzalność.
• Źródła NN: AC 25–250 V (1–1000 Hz) do kilkudziesięciu A RMS; DC 1–175 V do kilkudziesięciu A; wysoka dokładność na niskich zakresach.
• PF/tan δ: szeroki zakres i mała niepewność (setne części % PF) przy typowych napięciach probierczych.
• TTR: dokładność typowa rzędu promili–dziesiątych procent w szerokim zakresie przekładni.
• Rezystancja uzwojeń DC: rozdzielczość dla miliomów; algorytmy skracające czas stabilizacji.

Zasilanie i środowisko pracy

• Zasilanie: 90–264 VAC, 47–63 Hz; współpraca z agregatami i zabezpieczeniami różnicowoprądowymi (GFI/RCBO).
• Warunki: szeroki zakres temperatur, wilgotności i wysokości pracy (szczegóły w specyfikacji producenta).
• EMC i mechanika: zgodność z normami dot. emisji, odporności, wstrząsów i wibracji.

Wymiary i masa

• Obudowa zintegrowana z osprzętem transportowym ułatwiającym logistykę i ochronę urządzenia.
• Przybliżone gabaryty i masa zestawu – zgodnie z kartą katalogową M7100.

Bezpieczeństwo i BHP – korzyści praktyczne

• Dwa przewody WN (źródło + pomiar w każdym) → mniej przepięć połączeń i mniej wejść na konstrukcję/transformator, co ogranicza ryzyko i błędy ludzkie.
• Wyłączniki bezpieczeństwa (różne długości przewodów), zewnętrzna lampa LED ostrzegawcza, moduł temperatury i wilgotności – lepsza kontrola warunków.

Zawartość zestawu (wybrane elementy)

• 2 × przewód WN ~20 m; przewody niskonapięciowe i pomiarowe (~20 m).
• Przewód uziemiający Cu, przewody sterujące OLTC, kable komunikacyjne (USB/Ethernet), przewód zasilający.
• Moduł temperatury i wilgotności z przewodem, lampa LED z przewodem, wyłączniki bezpieczeństwa z przewodami.
• Adaptery do gniazd pomiarowych przepustów (bushing tap), opaski do metody „hot collar”, miedziane zworki połączeniowe.

Opcje i akcesoria

• Wózek M7 (transport/ergonomia), komórka do cieczy MFL (badanie dielektryków ciekłych), rezonator typu C (do 12 kV), Uniwersalny Kontroler Doble (DUC).

Oprogramowanie i zarządzanie danymi

• Integracja z Doble Test Assistant (DTA) – automatyzacja sekwencji, szablony połączeń, baza wyników i raportowanie.
• Zdalna diagnostyka i walidacja torów – wbudowane procedury testowe oraz serwisowe.

Dlaczego M7100 z POLTRADE TECHNOLOGIES

• Realne skrócenie czasu badań i krótsze wyłączenia urządzeń – większa dyspozycyjność sieci.
• Wyższy poziom BHP dzięki mniejszej liczbie przełączeń i wejść na obiekt.
• Wsparcie doboru akcesoriów, wdrożenia, szkoleń i serwisu – lokalny dystrybutor.

Skontaktuj się z nami, aby dobrać akcesoria i zakres szkolenia do Twojej floty oraz procedur utrzymania ruchu.
