Monitor WNZ NDB PDProfiler

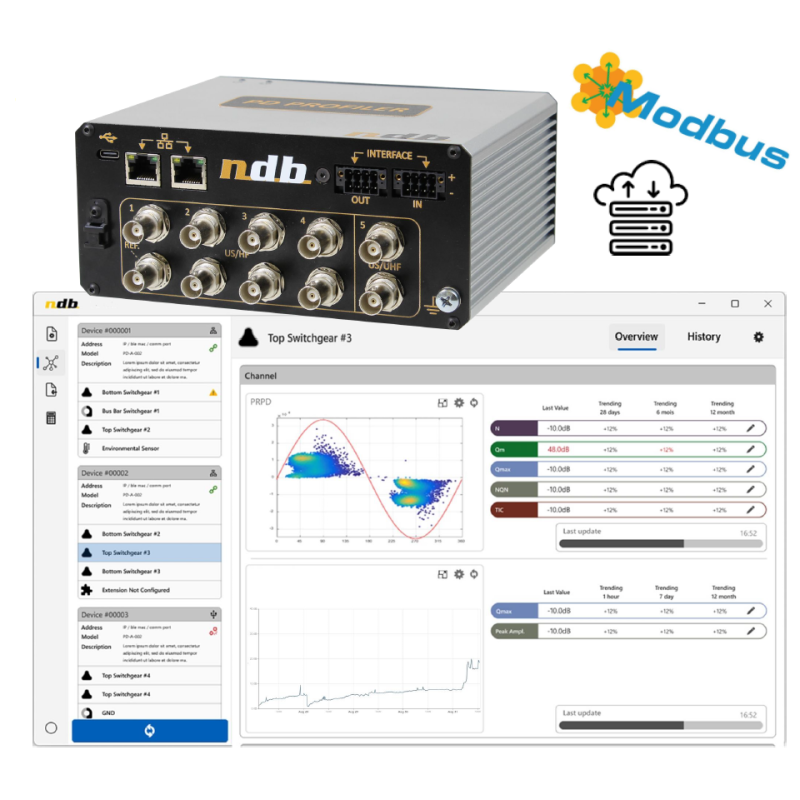

NDB PDProfiler — nowa generacja monitoringu on-line WNZ (wyładowań niezupełnych)

PDProfiler to wszechstronny system do ciągłego monitoringu i diagnostyki WNZ w transformatorach, rozdzielnicach oraz w torach kablowych. Urządzenie pracuje lokalnie lub zdalnie, integruje się z systemami SCADA i dostarcza praktycznych informacji do utrzymania predykcyjnego — skracając przestoje i ograniczając koszty serwisowe.

Najważniejsze atuty

• 8–20 kanałów WNZ z analizą PrPD (Phase-resolved PD) dla precyzyjnego wykrywania i diagnozy.
• Zaawansowane zarządzanie zakłóceniami: konfigurowalne filtry osobno dla każdego kanału oraz bramkowanie (noise gating)
• Architektura łańcuchowa (chain) ułatwiająca skalowanie instalacji przy minimalnym okablowaniu.
• Ciągły monitoring on-line — sygnalizacja LED i alarm stykowy konfigurowany pod SCADA.
• Wbudowana pamięć na kilka miesięcy zapisu dla analizy trendów i zdarzeń.

Czujniki dopasowane do aplikacji

• SonoTEV™ — połączenie ultradźwięków i TEV w kompaktowej, magnetycznej obudowie; warianty do kontaktowego, powierzchniowego i akustycznego wykrywania WNZ (SonoTEV / SonoTEV-Air / SonoTEVi-Air).
• HFCT-HD™ — dzielone cęgi (przekładniki wysokiej częstotliwości) do monitoringu prądów upływu/impulsów w żyłach powrotnych kabli; aluminiowa konstrukcja, IP66, łatwy montaż (zatrzaski) i odporność na zakłócenia; średnice 20 mm lub 60 mm.

Integracja i komunikacja

• Modbus IP / MQTT / USB — szybkie włączenie do istniejącej infrastruktury i przepływów inspekcyjnych.
• Alarm stykowy — elastyczne reguły wyzwalania pod SCADA i inne systemy nadzoru (DCS).
• Wejście 4–20 mA — możliwość korelacji z innymi sygnałami pomiarowymi.

Instalacja i eksploatacja

• Montaż bez wyłączeń — instalacja możliwa pod napięciem, szybkie uruchomienie.
• Szyna DIN / mocowanie magnetyczne lub montaż w szafie rack — elastyczna zabudowa w polach stacyjnych.
• Praca w terenie i lokalizacjach odległych — projekt zoptymalizowany do środowisk o podwyższonym narażeniu środowiskowym.

Zakres techniczny (wybrane parametry)

• Kanały WNZ: do 20 na jednostkę.
• Analiza fazowa PrPD: ok. 45–500 Hz.
• Pasmo akustyczne: 30 kHz–250 kHz.
• Pasmo wysokich częstotliwości (HF): 3–80 MHz.
• Pasmo UHF: 100–500 MHz.
• Pamięć danych: wbudowana (kilka miesięcy rejestracji).

Typowe zastosowania

• Stacje SN/WN — rozdzielnice, pola, przepusty i osprzęt.
• Kable SN/WN — głowice, mufy, żyły powrotne z czujnikami HFCT-HD.
• Transformatory — wczesne rozpoznanie zjawisk koronowych i wyładowań powierzchniowych/objętościowych.

Korzyści dla utrzymania ruchu

• Wczesne ostrzeganie o anomaliach i szybkie decyzje serwisowe.
• Predykcyjne planowanie na podstawie trendów, a nie sztywnego kalendarza.
• Redukcja wyjazdów i kosztów dzięki zdalnemu nadzorowi oraz alarmom.

Uwaga: dostępne konfiguracje, zestawy czujników i akcesoria mogą różnić się w zależności od aplikacji i wymagań zakładowych. Skontaktuj się z nami, aby dobrać optymalny układ (liczba kanałów, typy czujników, integracja z SCADA).

PDProfiler – dokładne raportowanie i monitoring WNZ

Moduł raportowania PDProfiler zapewnia wysoką jakość analizy wyładowań niezupełnych (WNZ) dzięki danym fazowo-rozdzielczym oraz zestawowi wydajnych wskaźników profilu PD. Rozwiązanie jest przy tym bardzo kosztowo efektywne, a wbudowana pamięć umożliwia długookresowe trending.

Dokładne raportowanie / monitoring

• Dane fazowo-rozdzielcze (Phase Resolved data) – mapy PRPD, histogramy i przebiegi w funkcji kąta fazowego.
• Wydajne wskaźniki profilu WNZ (Efficient PD profile indicators):
  • Qm – średni ładunek impulsu (średnia amplituda ładunku PD).
  • Qmax – maksymalny ładunek impulsu w analizowanym oknie.
  • TIC (Total Integrated Charge) – całkowity zintegrowany ładunek (miara energii aktywności WNZ w czasie).
  • NQN – wskaźnik liczbowy intensywności WNZ (normalizowany).
  • Pulse Rate – szybkość impulsów (liczba impulsów WNZ na jednostkę czasu).
  • Qrp (Qm Phase Resolved) – średni ładunek w rozbiciu fazowym.
  • Npr (Pulse Rate Phase Resolved) – szybkość impulsów w rozbiciu fazowym.
  • Noise floor level – poziom szumu tła, ułatwia ustawienie progów i filtrów.
  • etc. – dodatkowe metryki na potrzeby zaawansowanych analiz i korelacji.

Korzyści praktyczne

• Szybka klasyfikacja aktywności WNZ i priorytetyzacja działań serwisowych.
• Lepsza odporność na zakłócenia dzięki monitorowaniu poziomu szumu i pracy fazowo-rozdzielczej.
• Możliwość korelacji z innymi sygnałami (np. stan środowiska, obciążenia) na poziomie raportów.

Kosztowo efektywne rozwiązanie

PD PROFILER daje optymalny stosunek możliwości do ceny: skalowalna liczba kanałów, elastyczne czujniki i rozbudowane metryki przy niskim TCO.

Pamięć wbudowana

• rejestracja danych przez kilka miesięcy (zależnie od liczby kanałów i ustawień akwizycji) z możliwością wyznaczania trendów i generowania raportów.
