PDTD68 – system diagnostyki WNZ i tg delta (VLF) do kabli SN

PDTD68 to zintegrowany system diagnostyczny do równoczesnych pomiarów wyładowań niezupełnych (WNZ/PD) oraz tg delta (Tan Delta) podczas prób VLF. Urządzenie współpracuje z zestawami HVA i zapewnia szybkie, czułe oraz bezpieczne badania kabli średniego napięcia – także w terenie, dzięki zasilaniu bateryjnemu lub przez USB-C (USB PD).

Kluczowe korzyści

• Równoczesny pomiar PD i tg delta – krótszy czas diagnostyki, brak wstępnej „kondycjonacji” kabla.
• Wysoka czułość dzięki dużej pojemności sprzęgającej 22 nF oraz zintegrowanemu filtrowi PD.
• Łatwa i bezpieczna konfiguracja – jedno złącze światłowodowe do komputera, proste okablowanie.
• Precyzyjna lokalizacja uszkodzeń PD w czasie rzeczywistym: dokładność 1% długości kabla, rozdzielczość 0.1 pC i 0.1 m.
• Praca mobilna: zasilanie z wbudowanej baterii lub przez USB-C (USB PD 3.x).
• Szybkie raportowanie i analiza w oprogramowaniu b2 Suite v2.

Zastosowania

• Diagnostyka PD i tg delta kabli SN wszystkich typów, o długości do 100 km.
• Kompletne stanowisko testowo-diagnostyczne po połączeniu z generatorem VLF serii HVA (do 68 kVpeak).
• Badania odbiorcze, okresowe oraz lokalizacja uszkodzeń PD w sieci.

Najważniejsze parametry techniczne

• Napięcie pracy (sinus): do 68 kVpeak / 48 kVrms.
• Częstotliwość VLF: 0.01–0.1 Hz (krok 0.01 Hz, domyślnie 0.1 Hz).
• Pojemność sprzęgająca PD: 22 nF; filtr PD: zintegrowany.
• Prędkość propagacji (v/2) dla lokalizacji: 10–150 m/us; zakres długości: 0.1 m – 100 km.
• Zakres pomiaru PD: 0.1 pC – 100 nC; próbkowanie do 250 MS/s; pasmo 30 MHz lub 80 MHz.
• Rozdzielczość/niepewność tg delta: 1e-5 / +/- 1e-4.
• Pomiary napięcia: do 70 kVpeak / 50 kVrms, rozdz. 0.1 kVrms, +/- 1% odczytu lub rozdzielczości.
• Pomiary prądu: do 100 mApeak / 70 mArms, rozdz. 1/10/100 uArms, +/- 1% odczytu lub rozdzielczości.
• Tg delta – obciążenie: 10 nF – 10 uF (rez. pojedyncza 0.1 E-3, uśredniona 0.01 E-3, +/- 0.1 E-3) oraz 0.5 nF – 10 nF (+/- 0.3 E-3).
• Rezystancja: 0.1 MOhm – 5 GOhm (typ. +/- 10%); pojemność: 0 – 20 uF (typ. +/- 20%).

Zasilanie i komunikacja

• Wejście zasilania: USB PD 3.1 (5–48 V).
• Bateria wbudowana: 6 V, 80 Wh (typowa praca: 1 dzień); wymienny blok 9 V dla modułu TD (typowo 1 miesiąc).
• Transmisja danych: USB 3.0 do światłowodu; sterowanie pomiarami w b2 Suite v2.2 lub nowszej.

Zgodność i normy

• Konfiguracja i kalibracja toru PD zgodnie z IEC 60270.
• Badania tg delta zgodne z IEEE 400.2.

Zakres dostawy (standard)

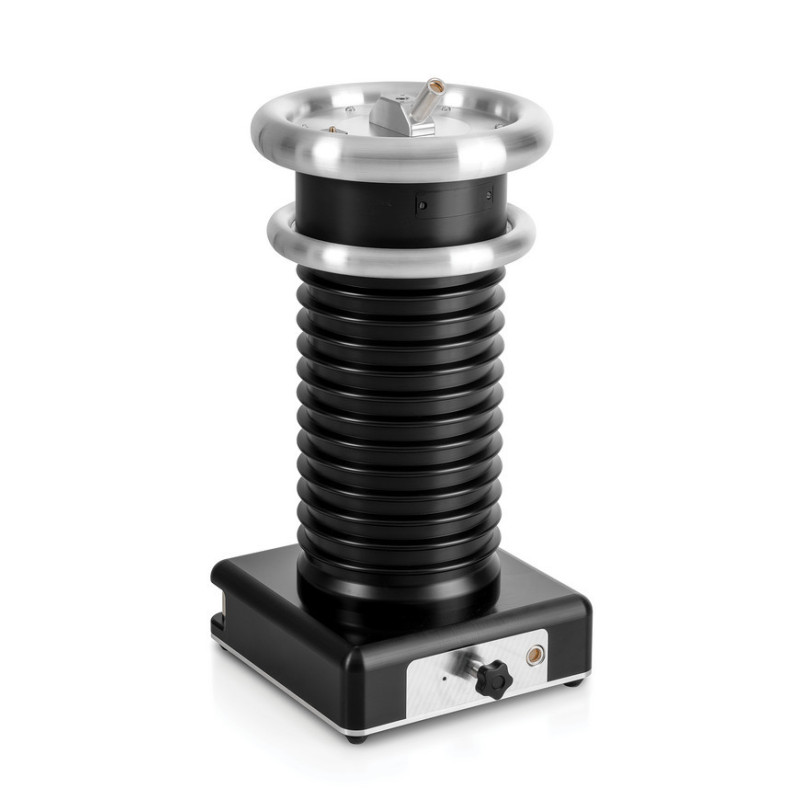

• Jednostka PDTD68 (system diagnostyki VLF PD + TD) w walizce transportowej z kółkami.
• Kalibrator PD PDC1 (10 pC – 10 nC) z akcesoriami.
• Przewody HV DUT PD 100 kV oraz elementy koronowe (kule, dystanse), przewody uziemiające.
• Impedor PD 3.9 kOhm, osprzęt montażowy i komunikacyjny (światłowód, USB-C).
• Oprogramowanie b2 Suite v2 na nośniku USB + licencja (2 aktywacje) oraz instrukcje bezpieczeństwa.

Wymiary i warunki pracy

• Wymiary (d x s x w): ok. 303 x 303 x 610 mm.
• Masa: ok. 19.8 kg.
• Temperatura pracy: od -10 do +50 st. C; składowania: od -20 do +65 st. C.

Informacja

• Dane techniczne na podstawie dokumentacji producenta. Specyfikacja moze ulec zmianie bez powiadomienia.
