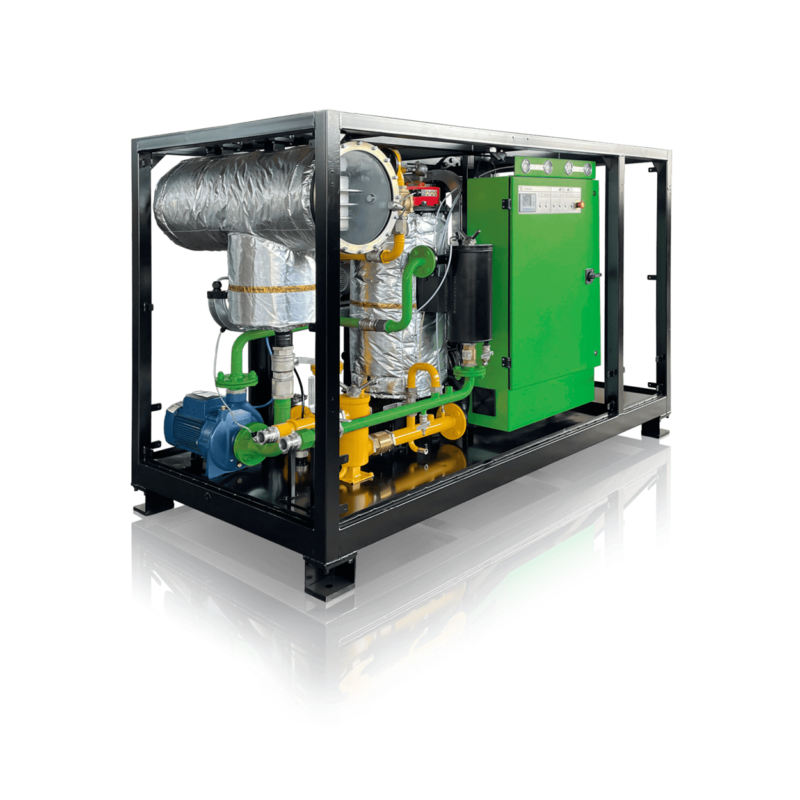

FLD 26.4D – Próżniowy oczyszczacz oleju

Opis

Maszyna FLD 26.4D jest przeznaczona do uzdatniania oleju elektroizolacyjnego o początkowej zawartości wilgoci 50 ppm oraz zawartości gazów rozpuszczonych wynoszącej około 10% objętości przed rozpoczęciem procesu oczyszczania.

Parametry oleju po jednym cyklu oczyszczania:

• Maksymalna temperatura: 80 °C

• Zawartość wilgoci: < 5 ppm

• Zawartość gazów rozpuszczonych: ok. 0,1% (lub mniej) objętości

• Napięcie przebicia: > 75 kV

Dla oleju o zawartości wilgoci 20 ppm, po jednym cyklu uzyskuje się wartość 3 ppm (lub mniej).

Powyższe parametry osiągane są dla olejów o krzywej destylacyjnej 10⁻² mbar w temperaturze 80 °C.

Zasada działania

Ciecz elektroizolacyjna wpływa do systemu przez filtr wstępny, a następnie trafia do podgrzewacza oleju, gdzie ogrzewana jest za pomocą grzałek zanurzeniowych. Po dokładnej filtracji na wkładzie 25 µm, olej trafia do komory próżniowej, w której jest rozpraszany przez aktywatory filtracyjne. Po usunięciu zanieczyszczeń oczyszczony olej przepompowywany jest przez pompę oleju, przechodzi przez filtr końcowy, przepływomierz i zawór wylotowy, a następnie wypływa z urządzenia.

Specyfikacja techniczna – FLD 26.4D

Zalety

Próżniowy oczyszczacz oleju firmy Fluidex zapewnia wiele istotnych korzyści:

• Zwiększa wytrzymałość dielektryczną oleju transformatorowego do minimum 75 kV, gwarantując wysoką niezawodność i doskonałe właściwości izolacyjne.

• Umożliwia jednoczesne osuszanie transformatorów podczas oczyszczania oleju, co znacznie poprawia efektywność prac serwisowych.

• Idealny do pierwotnego napełniania urządzeń elektrycznych olejem izolacyjnym, zapewniając czyste i wolne od zanieczyszczeń środowisko pracy.

• Pozwala na ewakuację (odpowietrzanie) transformatorów i innego sprzętu elektroenergetycznego, eliminując wilgoć i powietrze, aby zapobiegać przebiciu dielektrycznemu.

• Prosta obsługa i łatwa konserwacja, co czyni system przyjaznym dla użytkownika i opłacalnym w długotrwałej eksploatacji.

Zastosowanie

Próżniowe oczyszczacze oleju FLD 26.4D z dwustopniowym systemem próżniowym mogą być stosowane w energetyce oraz innych gałęziach przemysłu do:

• filtrowania, osuszania i głębokiego odgazowywania następujących cieczy dielektrycznych:

  • oleje transformatorowe,

  • oleje silikonowe,

  • ciecze dielektryczne Midel 7131,

  • ciecze FR3.

Dodatkowo urządzenia FLD 26.4D mogą być wykorzystywane do:

• podgrzewania oleju transformatorowego,

• napełniania transformatorów olejem pod próżnią,

• ewakuacji (odpowietrzania) transformatorów.

Oto kompletna lista opcji konfiguracyjnych i akcesoriów dla FLD 26.4D

Zasilanie

• Napięcie (V): 220 / 380 / 400 / 415 / 480 / 600

• Częstotliwość (Hz): 50 / 60

Rodzaj komponentów

• Lite – podstawowy typ komponentów

• Premium – komponenty klasy premium

System sterowania

• Semi-automatic – półautomatyczne

• Auto – automatyczne

• Sterowanie zdalne: brak / dostępne

Rodzaj obudowy

• Brak

• Standard

• Premium

Podwozie (przyczepa)

• Brak

• Dostępna

Regulacja wydajności

• Basic – podstawowa regulacja ręczna

• Standard – sterowanie zaworem z napędem elektrycznym

• Auto – automatyczna regulacja z poziomu panelu

Sterowanie ogrzewaniem oleju

• Step heating – ogrzewanie stopniowe

• Smooth heating – ogrzewanie płynne

Obsługa transformatora pod napięciem

• Brak

• Dostępna

Język interfejsu

• Angielski

• Inny

Opcje suszenia oleju

• Tryb suszenia do 5 ppm: brak / dostępny

• Wkłady zeolitowe: brak / 1 / 2

Pomiar wilgotności

• Czujnik wilgotności na wylocie: brak / dostępny

• Wbudowana drukarka wyników pomiaru: brak / dostępna

Filtracja

• Pojemność filtrów: standard (5 μm) / filtr o współczynniku β=4000

• Stopień filtracji: standard 5 μm (4 szt.) / 1 μm (4 szt.)

Czujniki i wskaźniki

• Czujnik cząstek (ISO 4406): brak / dostępny

• Czujnik próżni (-1…0 bar abs.): brak / dostępny

• Wskaźnik przepływu (wizualny): brak / dostępny

• Przepływomierz oleju: brak / mechaniczny / cyfrowy

Wyposażenie elektryczne

• Woltomierz i amperomierz w szafie sterowniczej: brak / dostępne

• Podgrzewanie szafy sterowniczej: brak / dostępne

Pułapki niskotemperaturowe

• Brak

• Do -40°C (jednostopniowy układ chłodniczy)

• Do -70°C (dwustopniowy układ chłodniczy)

Dodatkowe wyposażenie

• Oświetlenie kolumny próżniowej: brak / dostępne

• System pomiaru wilgotności: brak / na wlocie (1 szt.) / na wylocie (1 szt.) / na wlocie i wylocie (2 szt.)

Materiały uszczelniające

• Guma olejoodporna i benzynoodporna

• Viton

Okablowanie

• Kabel zasilający: brak / dostępny (długość wg zamówienia)

• Podłączenie do urządzenia: brak / zestaw złączy męskich i żeńskich

• Podłączenie do sieci: brak / końcówki kablowe / zestaw złączy męskich i żeńskich

Przewody wlotowe i wylotowe

• Brak

• Wąż gumowy wzmocniony lub stal nierdzewna:

  • długość 10 m

  • długość 15 m

  • długość 20 m

Wąż do ewakuacji próżniowej innych urządzeń

• Brak

• Wąż gumowy: 10 m / 15 m / 20 m

Bęben do zwijania kabli i węży

• Brak

• Ręczny

• Z napędem elektrycznym

Części zamienne

• Grzałka: dostępna

• Filtr 1 μm: dostępny

• Filtr 5 μm: dostępny

• Filtr 25 μm: dostępny

• Filtr-aktivator do kolumny próżniowej: dostępny

• Pompa próżniowa CP-40: dostępna

• Łopatka do pompy CP-40: dostępna

• Filtr wylotowy do pompy CP-40: dostępny
