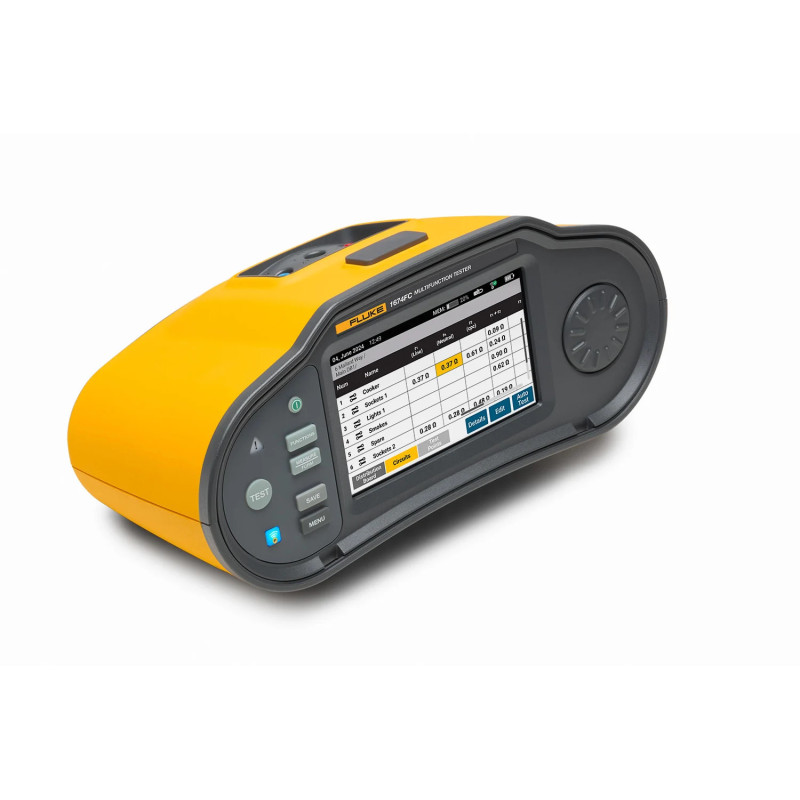

Wielofunkcyjne testery instalacji Fluke z serii 1670

Fluke 1670 – testery instalacji elektrycznych (Modele: 1672 / 1673 FC / 1674 FC)

Seria Fluke 1670 to nowa generacja wielofunkcyjnych testerów instalacji do weryfikacji zgodności z normami (IEC 61557) i kompleksowej diagnostyki obwodów. Kolorowy ekran dotykowy, uproszczona nawigacja, zaawansowane zarządzanie danymi oraz funkcje automatyzacji skracają czas testów nawet o kilkadziesiąt procent.

Najważniejsze funkcje i korzyści

• Kolorowy wyświetlacz dotykowy, prosta obsługa pokrętłem i ekranem.
• Automatyczna sekwencja testów Auto Test (1673 FC, 1674 FC) – szybkie przejście przez wymagane pomiary jednym przyciskiem.
• Insulation PreTest (1674 FC) – blokada testu izolacji, gdy do obwodu podłączone są urządzenia; ostrzeżenia wizualne i dźwiękowe.
• Dwukierunkowe zarządzanie danymi: na testerze, z aplikacji Fluke Connect (1673 FC/1674 FC) lub z PC (TruTest).
• Pamięć Z Max dla testów pętli – łatwa ocena najwyższej wartości impedancji.
• Funkcje dodatkowe: testy IMD (IEC 61557-8), test funkcjonalny SPD metodą Insulation RAMP (IEC 61643-11), pomiar spadku napięcia, wskaźnik kolejności faz, wykrywanie podniesionego potencjału PE (>50 V).
• Równoległy odczyt PEFC/PSC i impedancji pętli; równoległy pomiar czasu i prądu zadziałania RCD.
• Unikatowy adapter zerujący – szybka i pewna kompensacja przewodów.

Różnice pomiędzy modelami

• Fluke 1672 – podstawowy model: napięcia testu izolacji 100/250/500/1000 V; bez Auto Test; bez Insulation PreTest; bez Fluke Connect.
• Fluke 1673 FC – Auto Test, łączność Fluke Connect, test uziemienia (RE), pełne RCD (w tym typy B/B+), napięcia izolacji od 50 V.
• Fluke 1674 FC – jak 1673 FC + Insulation PreTest i dodatkowy zakres mΩ dla pętli (ustawienie 10 Ω).

Pomiary napięcia i częstotliwości

• Napięcie AC/DC: do 600 V, rozdzielczość 0,1 V, wejście 320 kΩ, zabezpieczenie przeciążeniowe 660 V.
• Częstotliwość: 45–66 Hz, rozdzielczość 0,1 Hz.

Ciągłość (R_Lo)

• Zakresy: 20/200/2000 Ω (auto-range), rozdzielczość 0,01/0,1/1 Ω.
• Napięcie jałowe > 4 V; dodatkowo tryb niskoprądowy ~10 mA do uzwojeń silników.

Rezystancja izolacji (R_ISO) – zakresy i napięcia

Napięcia testowe: 1672: 100/250/500/1000 V; 1673 FC/1674 FC: 50/100/250/500/1000 V.

• 50 V (1673 FC/1674 FC): 10 kΩ–50 MΩ; rozdz. 0,01 MΩ; prąd testu 1 mA @ 50 kΩ.
• 100 V: 10 kΩ–20 MΩ (0,01 MΩ; 1 mA @ 100 kΩ) oraz 20–100 MΩ (0,1 MΩ).
• 250 V: 10 kΩ–20 MΩ (0,01 MΩ; 1 mA @ 250 kΩ) oraz 20–200 MΩ (0,1 MΩ).
• 500 V: 10 kΩ–20 MΩ (0,01 MΩ; 1 mA @ 500 kΩ) oraz 20–200 MΩ (0,1 MΩ) i 200–500 MΩ (1 MΩ).
• 1000 V: 100 kΩ–200 MΩ (0,1 MΩ; 1 mA @ 1 MΩ) oraz 200–1000 MΩ (1 MΩ).

Test wstępny izolacji (Insulation PreTest) – 1674 FC

• Wymaga połączeń L, N, PE; blokuje test izolacji przy wykryciu podłączonych odbiorników; sygnalizacja wizualna i akustyczna.

Impedancja pętli i linii Z_l (tryb bez zadziałania RCD / prąd wysoki)

• 10 Ω (tylko 1674 FC): rozdz. 0,001 Ω; dokładność: Hi Current mΩ ±(2% + 35 dgt) / No-Trip (2&3-przew.) ±(3% + 6 dgt).
• 20 Ω: rozdz. 0,01 Ω; dokładność: Hi Current ±(2% + 4 dgt).
• 200 Ω: rozdz. 0,1 Ω; dokładność: No-Trip ±(3%) / Hi Current ±(2%).
• 2000 Ω: rozdz. 1 Ω; dokładność ±6% (dla napięcia sieci >200 V).

Prądy zwarciowe PEFC / PSC

• Zakres 0–50 kA; rozdzielczość 1 A (dla I_k<1000 A) lub 0,1 kA (dla I_k≥1000 A).

Spadek napięcia (z pomiaru impedancji linii)

• Zakres 0,0–99,9%; rozdzielczość 0,1%; wynik liczony na podstawie Z_l i zadanego prądu.

RCD – obsługiwane typy i funkcje testów

• Typy: AC (G/S), A (G/S), F (G/S) – wszystkie modele; B/B+ (G/S) oraz RDC-DD, RCD A/EV, RCD B/MI – 1673 FC i 1674 FC; GFCI – wszystkie modele.
• Funkcje: x½ IΔN, x5 IΔN, ramp, auto (zakresy 10/30/100/300/500/1000 mA oraz „Var”).
• Czas zadziałania (ΔT): krok 10% IΔN; czasy „kroków” – Typ G: 300 ms/step, Typ S: 500 ms/step; dokładność ±5%.
• Uwagi: pomiary RCD dla 50–265 V AC; dla typu B wymagane 195–265 V; dla typu A maks. 700 mA; 1000 mA tylko dla typu AC.

Rezystancja uziemienia (RE) – tylko 1673 FC i 1674 FC

• Zakresy 200/2000 Ω; rozdzielczość 0,1/1 Ω; częstotliwość 128 Hz; napięcie wyjściowe 25 V.

Wskaźnik kolejności faz

• Aktywny dla 185–600 V; prezentacja „1-2-3” lub „3-2-1”.

Testy IMD (IEC 61557-8)

• Zakresy: 1–10 kΩ (rozdz. 1 kΩ), 10–100 kΩ (10 kΩ), 100 kΩ–3 MΩ (100 kΩ).

Test SPD – Insulation RAMP (IEC 61643-11)

• 500 V: rampa 0–500 V; rozdz. 1 V; prąd testu 1 mA; dokładność ±(1,5% + 3 dgt).
• 1000 V: rampa 0–1000 V; rozdz. 1 V; prąd testu 1 mA; dokładność ±(1,5% + 3 dgt).

Bezpieczeństwo, zasilanie, zgodność

• Kategorie bezpieczeństwa: CAT III 600 V / CAT IV 300 V; zgodność z IEC/EN 61010-1, 61010-2-030, 61010-2-034.
• Normy pomiarowe: IEC 61557-1 do 61557-8 oraz 61557-10.
• Zasilanie: akumulator Li-Ion BP290, 10,8 V, 2500 mAh, 27 Wh; ładowanie i dane przez USB-C.
• Stopień ochrony: IP40.

Wymiary i masa

• ~26,25 cm × 14,19 cm × 11,93 cm (10,3″ × 5,6″ × 4,7″).
• Masa ok. 1,6 kg (z akumulatorem).

Zestaw – elementy w pudełku (wersje standardowe)

• Tester instalacji; przewód zasilający o zwiększonej trwałości (pojedyncze gniazdo wejściowe); walizka transportowa.
• Zasilacz USB-C do ładowania; sonda zdalnego sterowania; pasek do zawieszenia; adapter zerujący.
• Przewody pomiarowe i sondy; krokodylki; akumulator Li-Ion.
• W wybranych zestawach: oprogramowanie Fluke TruTest i/lub cęgi uziemieniowe Fluke 1630-2 FC.

Łączność i oprogramowanie

• Fluke Connect (1673 FC, 1674 FC) – bezprzewodowy transfer wyników do smartfona i chmury, tworzenie projektów i tablic rozdzielczych.
• Fluke TruTest – pełne zarządzanie strukturą projektu (klient/obiekt/rozdzielnice/obwody/punkty), limity zgodności, raporty.

Zastosowania

• Odbiory, okresowe przeglądy i diagnostyka instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Testy RCD (AC/A/F/B/B+), impedancja pętli, PEFC/PSC, izolacja, ciągłość, uziemienia (1673 FC/1674 FC), IMD, SPD.
