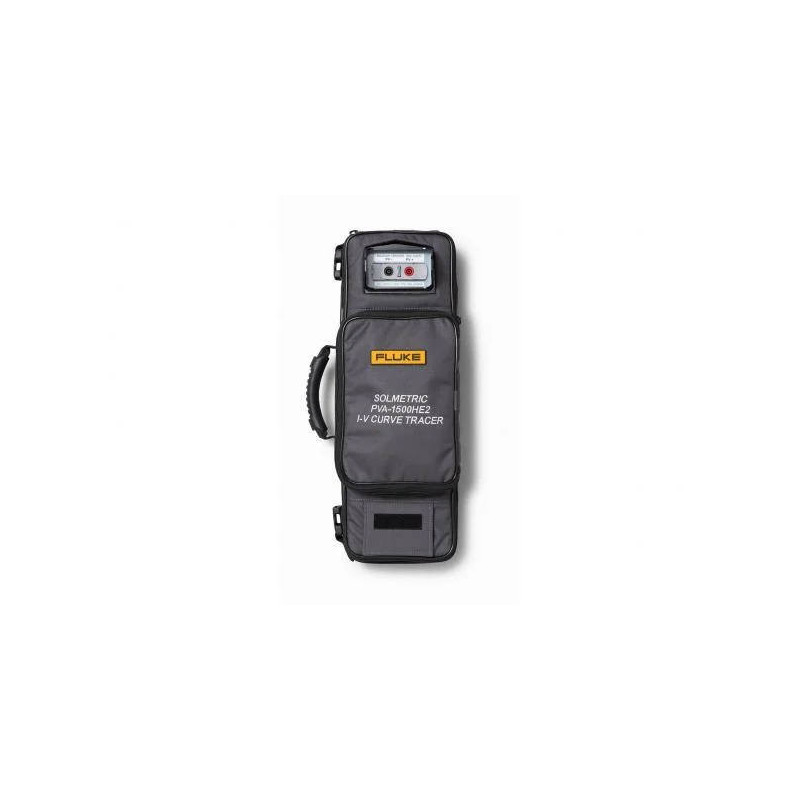

Analizator i rejestrator krzywej I-U paneli fotowoltaicznych z serii PVA-1500

Fluke PVA-1500 – PV Analyzer & I-V Curve Tracer

Fluke PVA-1500 to innowacyjny analizator fotowoltaiczny zaprojektowany do pomiarów krzywej I-V w instalacjach PV – zarówno modułów, jak i stringów. Obsługuje napięcie do 1500 V i prąd do 30 A, w tym wysokowydajne moduły o wysokiej pojemności. Dzięki wbudowanemu modelowi PV i bezprzewodowej łączności umożliwia szybką diagnostykę, analizę i raportowanie wydajności instalacji.

Kluczowe cechy

• Pomiar i wyświetlanie krzywej I-V do 1500 V DC i 30 A DC, także dla modułów wysokowydajnych
• Wbudowany model PV umożliwia natychmiastową ocenę wydajności
• Szybki pomiar – opóźnienie „sweep-to-sweep” ok. 9 s, umożliwia test ~3,5 MW w < 1 h
• Łączność bezprzewodowa do 100 m zapewnia szybki i bezpieczny pomiar w terenie
• Automatyzacja zarządzania danymi, analiza i generowanie raportów

Specyfikacja techniczna

• Zakres napięcia (Voc): 20–1500 V DC (PVA-1500T2 i HE2)
• Zakres prądu (Isc): do 30 A DC; w PVA-1500T2 dla modułów ≥19 %: do 10 A; w HE2: do 30 A
• Dokładność napięcia: ±(0,5 % + 0,25 V) (0…45 °C)
• Dokładność prądu: ±(0,5 % + 0,04 A) (0…45 °C)
• Dokładność mocy: ±(1,7 % + 1 W) dla prądu ≥ 3 A i modułów <19 % wydajności
• Rozdzielczość napięcia: 25 mV
• Rozdzielczość prądu: 2 mA
• Test leads: przewody testowe 152 cm (Staubli), max 1500 V i 30 A; są oznaczone kolorami (czerwony – dodatni, czarny – ujemny); max wilgotność 80 % (≤31 °C), zmniejszająca się do 50 % przy 40 °C
• Zakres temperatur pracy: 0…45 °C; przechowywania: –20…65 °C
• Wilgotność: max 80 % do 31 °C, stopniowo do 50 % przy 40 °C
• Stopień zanieczyszczenia: 2
• Wysokość: do 2000 m n.p.m.
• Bateria: ładowanie ok. 6 h; czas pracy typowo >16 h
