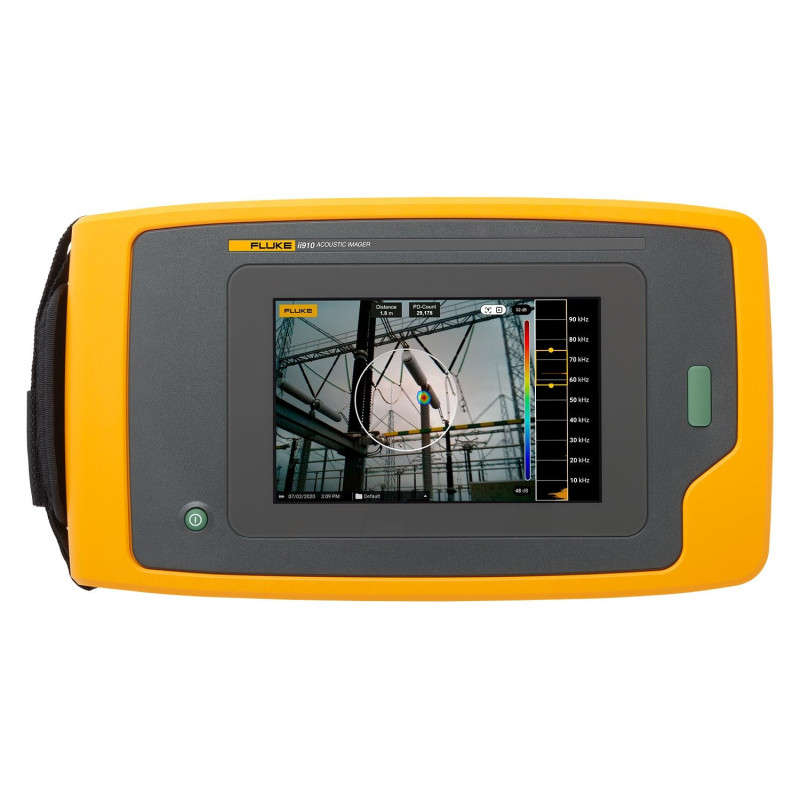

FLUKE ii910 kamera akustyczna do detekcji wyładowań niezupełnych
Kamera akustyczna do obrazowania wyładowań niezupełnych, służy do lokalizacji punktowej, analizy i raportowania wykorzystującego AI (automatyczna klasyfikacji wyładowań niezupełnych w trybie PDQ). ZOBACZ Z BEZPIECZNEJ ODLEGŁOŚCI ZAGROŻENIE KTÓREGO GOŁYM UCHEM NIE SŁYSZYSZ ! Zapraszamy do przeczytania artykułu na naszym blogu.
Regulamin zakupów
Kamera FLUKE ii910 obrazuje wyładowania niezupełne (ulotowe, powierzchniowe oraz ukryte w strukturze materiału elektroizolacyjnego). Pozwala zlokalizować punktowo wyładowania niezupełne (wnz) z bezpiecznej odległości (nawet do 100 m!) dzięki 64 szt czułych mikrofonów (MEMS) oraz zaawansowanej technice przetwarzania obrazu. Obraz aktywności wnz jest precyzyjnie nakładany na obraz w paśmie widzialnym. Kamera rejestruje zjawisko wyładowań niezupełnych w szerokim paśmie akustycznym (do 100kHz). Jest lekka i wytrzymała, co czyni ją idealnym narzędziem dla długotrwałych przeglądów takich obiektów energetycznych (praca na jednym akumulatorze do 6 h, dwa akumulatorki na wyposażeniu czyli 12 h pracy) jak:
- kompletne stacje elektroenergetyczne w elektroenergetyce zawodowej i przemysłowej
- izolatory,
- maszyny wirnikowe
- transformatory SN,WN, NN,
- przepusty izolacyjne,
- rozdzielnice elektroenergetyczne SN&WN,
- linie napowietrzne
- łączniki,
- dławiki
- osprzęt kablowy
- przekładniki
- szynoprzewody
- systemy probiercze WN na stacjach prób u producentów urządzeń elektroenergetycznych
- i wiele innych
KAMERA POZWALA RÓWNIEŻ WYKRYWAĆ WYCIEKI SPRĘŻONEGO POWIETRZA & NIESZCZELNOŚCI PRÓŻNI ! W ZAKŁADZIE PRZEMYSŁOWYM MOŻE PEŁNIĆ DWIE FUNKCJĘ I OBSŁUGIWAĆ WIĘCEJ APLIKACJI.
Detekcja i lokalizacja wnz to poważne wyzwanie w elektroenergetyce oraz technice wysokich napięć, które wymaga wiedzy, cierpliwości i doświadczenia. Kamera FLUKE ii910 jest przełomowym narzędziem pozwalającym nie tylko wykryć, ale zarejestrować w formie zdjęcia, filmu, numerycznych wyników badań (rozszerzenie pliku as2, tryb badań PDQ, narzędzie oraz zaraportować problem z podaniem stopnia zaawansowania poprzez analizę trendu zmian uszkodzenia). Wynik jest obrazowany w najbardziej intuicyjny sposób, do którego przyzwyczajeni są pomiarowcy pracujący np. sprzętem termograficznym czyli w postaci skupiska odwzorowanego w skali kolorów i nałożonego na obraz w paśmie widzialnym. W trybie PDQ widzimy również intensywność zjawiska wnz (ilość wyładowań wnz w jednostce czasu. Detekcja wnz metodą akustyczną w kamerze ii910 jest na tyle czuła, że pozwala wykryć nie tylko problemy na powierzchni ale również te ukryte w strukturze materiału izolacyjnego. Zastosowanie algorytmów sztucznej inteligencji do klasyfikacji i oceny stopnia zaawansowania problemu to niezwykle pomocne narzędzie, szczególnie dla osób zajmujących się zarządzaniem majątkiem sieciowym zakładów przemysłowych i energetycznych. Kamera może mieć również zastosowanie badawcze i rozwojowe dla osób badających systemy elektroizolacyjne SN oraz WN&NN.
Specyfikacja produktu:
| Czujniki | |
|---|---|
| Pasmo częstotliwości | Od 2 kHz do 100 kHz |
| Zasięg wykrywania | Od 50 cm do >120 m* |
| Pole widzenia | 63°±5° |
| Znamionowa liczba klatek na sekundę | 25 kl./s |
| * W zależności od warunków otoczenia | |
| Wbudowana kamera cyfrowa (rejestracja w paśmie światła widzialnego) | |
|---|---|
| Pole widzenia (FOV) | 63°±5° |
| Ostrość | Obiektyw stałoogniskowy |
| Wyświetlacz | |
|---|---|
| Wymiary | LCD 7" z podświetleniem, czytelność w słońcu |
| Rozdzielczość | 1280 × 800 (1 024 000 pikseli) |
| Ekran dotykowy | Pojemnościowy |
| Obraz akustyczny | Tak, obraz SoundMap™ |
| Pamięć obrazów | |
|---|---|
| Pojemność pamięci | Pamięć wewnętrzna o pojemności 999 plików obrazu lub 20 plików wideo |
| Format obrazu | Połączenie obrazu i technologii SoundMap™, JPG lub PNG |
| Format filmu wideo | Połączenie obrazu i technologii SoundMap™, MP4 |
| Długość filmu wideo | Maksymalnie 5 minut |
| Eksport cyfrowy | Złącze USB-C do przesyłania danych |
| Pomiary akustyczne | |
|---|---|
| Zakres pomiarowy | od 12,1 dB SPL do 114,6 dB SPL ±1 dB SPL 2 kHz od 4,4 dB SPL do 101,2 dB SPL ±2 dB SPL 19 kHz od 12,8 dB SPL do 119,2 dB SPL ±1 dB SPL 35 kHz od 19,8 dB SPL do 116,1 dB SPL ±3 dB SPL 52 kHz od 41,4 dB SPL do 129,0 dB SPL ±1 dB SPL 80 kHz od 54,4 dB SPL do 135,5 dB SPL ±1 dB SPL 100 kHz |
| Automatyczne maks./min. wzmocnienie dB | Automatyczne lub ręczne, z możliwością wyboru przez użytkownika |
| Wybór pasma częstotliwości | Możliwość wyboru przez użytkownika poprzez zaprogramowane przez niego ustawienia lub ręczne wprowadzanie danych |
| Oprogramowanie | |
|---|---|
| Łatwość użytkowania | Intuicyjny interfejs użytkownika |
| Wykresy trendów | Skala częstotliwości i dB |
| Wskaźniki punktowe | Odczyt poziomu dB w centralnym punkcie obrazu |
| Akumulator | |
|---|---|
| Akumulatory (z możliwością wymiany na obiekcie) | 2 akumulatory litowo-jonowe, Fluke BP291 |
| Czas pracy na akumulatorach | 6 godz./akumulator (w zestawie znajduje się dodatkowy akumulator) |
| Czas ładowania akumulatora | 3 h |
| System ładowania akumulatora | Zewnętrzna ładowarka dwukanałowa, EDBC 290 |
| Dane ogólne | |
|---|---|
| Palety standardowe | 3: skala szarości, metaliczny łuk, niebiesko-czerwona |
| Temperatura eksploatacji | Od 0°C do 40°C |
| Temperatura przechowywania | Od -20°C do 70 °C bez akumulatorów |
| Wilgotność względna | Od 10% do 95%, bez kondensacji |
| Wymiary (wys. × szer. × dł.) | 186 × 322 × 68 mm |
| Masa (z akumulatorem) | 1,7 kg |
| Stopień szczelności | IP40, ochrona przed cząstkami stałymi o wymiarach co najmniej 1 mm oraz przed kapiącą wodą |
| Gwarancja | 2 lata |
| Powiadomienie autodiagnostyczne | Kontrola stanu matrycy mikrofonów |
| Obsługiwane języki | Holenderski, angielski, fiński, francuski, niemiecki, włoski, japoński, koreański, polski, portugalski, rosyjski, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny |
| Zgodność z dyrektywą RoHS | Tak |
| Bezpieczeństwo | |
|---|---|
| Ogólne normy bezpieczeństwa | IEC 61010-1 |
| Międzynarodowa kompatybilność elektromagnetyczna (EMC) | IEC 61326-1: Urządzenie przenośne, środowisko elektromagnetyczne, IEC 61326-2-2 CISPR 11: Grupa 1, klasa A |
| Korea (KCC) | Urządzenia klasy A (przemysłowe urządzenia radiowo-telewizyjne i telekomunikacyjne) |
| USA (FCC) | Na mocy przepisów 47 CFR 15 subpart B to urządzenie jest uznawane za zwolnione z klauzuli 15.103. |
ZADZWOŃ i umów się na demo: 606350906
